Control Chart in Hindi: कंट्रोल चार्ट क्या होता है, यह 7 QC Tools में क्यों महत्वपूर्ण है, MS Excel में Control Chart स्टेप-बाय-स्टेप कैसे बनाएं, Control Chart का Manufacturing मे उपयोग, Control Chart के प्रकार, उदाहरण और PDF सहित पूरी जानकारी। इस लेख में फैक्ट्री में आने वाली वास्तविक समस्याओं के उदाहरणों के माध्यम से कंट्रोल चार्ट को सरल भाषा में समझाया गया है।

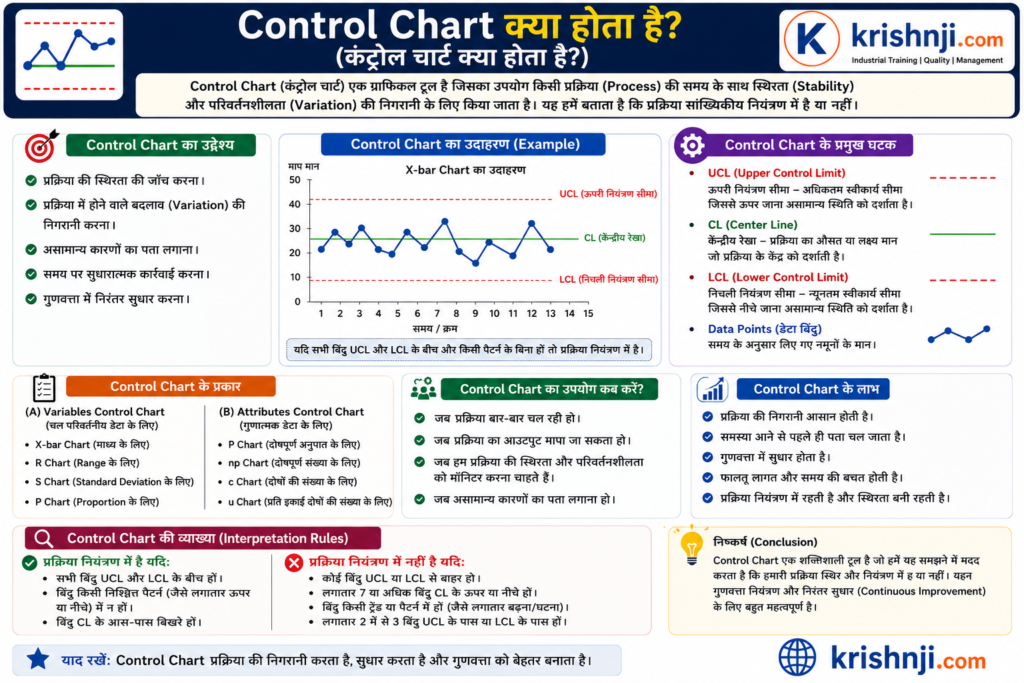

What is Control Chart in Hindi? (कंट्रोल चार्ट क्या होता है?)
Control Chart का मुख्य कार्य किसी भी Process की Stability (स्थिरता) को चेक करना है। Control Chart मे हम चेक करते है की किसी Process मे Interval of Time मे (समय अंतराल) में कितना Variation (अंतर) आता है। कंट्रोल चार्ट्स दिखाते है की किसी प्रोसेस मे वेरीऐशन किस तरह से आ रहे है। और जो वेरीऐशन आ रहे है उनके पीछे कौन से Causes हो सकते है उनको पता लगाने मे भी मदद करते है।
यह भी पढ़ें ……..
What is Flow Chart in Hindi? | 7 QC Tools | PDF
What is History of Control Chart? (Control Chart का इतिहास क्या है?)
Control Chart की शुरुआत वर्ष 1924 ईस्वी में हुई, जब अमेरिकी सांख्यिकीविद् Walter A. Shewhart ने इसे विकसित किया। उस समय वे Bell Telephone Laboratories में कार्यरत थे। उनका उद्देश्य उत्पादन प्रक्रिया में होने वाले बदलावों को समय रहते पहचानना और उत्पाद की गुणवत्ता को स्थिर बनाए रखना था।
उस दौर में उद्योगों के सामने सबसे बड़ी चुनौती यह थी कि उत्पादन के दौरान होने वाली छोटी-छोटी गड़बड़ियों का पता समय पर नहीं चल पाता था। परिणामस्वरूप बड़ी संख्या में दोषपूर्ण (Defective) उत्पाद (Product) तैयार हो जाते थे। और उद्योगों को नुकसान होता था, इस समस्या के समाधान के लिए Shewhart ने एक ऐसा सांख्यिकीय उपकरण (Statistical Tool) तैयार किया जो प्रक्रिया (Process) के प्रदर्शन को लगातार माप सके और यह बता सके कि प्रक्रिया (Process) सामान्य रूप से चल रही है या किसी असामान्य कारण से प्रभावित हो रही है। यही उपकरण आगे चलकर Control Chart के नाम से प्रसिद्ध हुआ।
Control Chart का मूल सिद्धांत तीन महत्वपूर्ण रेखाओं पर आधारित है—Center Line (CL), Upper Control Limit (UCL) और Lower Control Limit (LCL)। Center Line प्रक्रिया के औसत प्रदर्शन को दर्शाती है, जबकि UCL और LCL यह निर्धारित करती हैं कि प्रक्रिया किस सीमा तक सामान्य मानी जाएगी। यदि डेटा इन सीमाओं के भीतर रहता है, तो प्रक्रिया नियंत्रण में मानी जाती है। वहीं, सीमा से बाहर जाने वाले बिंदु किसी विशेष समस्या या असामान्य परिवर्तन का संकेत देते हैं।
बाद के वर्षों में गुणवत्ता प्रबंधन विशेषज्ञ W. Edwards Deming ने Control Chart और Statistical Quality Control की अवधारणा को विश्वभर में लोकप्रिय बनाने में महत्वपूर्ण भूमिका निभाई। विशेष रूप से जापान के उद्योगों ने इस तकनीक को अपनाकर अपने उत्पादों की गुणवत्ता में उल्लेखनीय सुधार किया, जिससे उनकी Manufacturing क्षमता और वैश्विक प्रतिस्पर्धा दोनों मजबूत हुईं।
आज Control Chart को 7 QC Tools का एक महत्वपूर्ण भाग माना जाता है। इसका उपयोग Manufacturing, Automobile, Electronics, Pharmaceutical, Food Processing, Healthcare तथा अन्य अनेक उद्योगों में Process Monitoring, Quality Improvement, Defect Reduction और Continuous Improvement के लिए किया जाता है। यह टूल कंपनियों को डेटा के आधार पर सही निर्णय लेने, उत्पादन प्रक्रिया को स्थिर रखने और ग्राहक संतुष्टि बढ़ाने में महत्वपूर्ण सहायता प्रदान करता है।
How Control Chart Works?(कंट्रोल चार्ट कैसे काम करता है?)
Control Chart निम्न चरणों में कार्य करता है:
1. डेटा एकत्र करना (Collect Process Data)
सबसे पहले उत्पादन प्रक्रिया से निश्चित समय अंतराल पर डेटा एकत्र किया जाता है। उदाहरण के लिए, हर घंटे 5 या 10 उत्पादों का माप लिया जा सकता है।
2. औसत और Control Limits निर्धारित करना
एकत्र किए गए डेटा के आधार पर प्रक्रिया का औसत (Center Line) निकाला जाता है। इसके बाद सांख्यिकीय सूत्रों की सहायता से Upper Control Limit (UCL) और Lower Control Limit (LCL) निर्धारित किए जाते हैं।
3. डेटा को ग्राफ पर प्लॉट करना
प्रत्येक सैंपल के परिणाम को समय के क्रम में Control Chart पर अंकित किया जाता है। इससे प्रक्रिया का वास्तविक प्रदर्शन (Process Performance) स्पष्ट रूप से दिखाई देता है।
4. Control Limits से तुलना करना
अब प्रत्येक डेटा पॉइंट की तुलना UCL और LCL से की जाती है।
- यदि सभी पॉइंट Control Limits के भीतर हैं और उनका पैटर्न सामान्य है, तो प्रक्रिया Statistical Control में मानी जाती है।
- यदि कोई पॉइंट UCL या LCL के बाहर चला जाता है, तो यह किसी विशेष कारण (Special Cause) का संकेत देता है, जिसकी जांच आवश्यक होती है।
5. समस्या का विश्लेषण और सुधार (Corrective Action)
यदि चार्ट में असामान्य पैटर्न दिखाई देता है, तो Quality Engineer या Production Team उसके मूल कारण (Root Cause) की पहचान करती है। समस्या दूर होने के बाद प्रक्रिया की दोबारा निगरानी की जाती है ताकि यह सुनिश्चित किया जा सके कि उत्पादन फिर से नियंत्रण में आ गया है।
यह भी पढ़ें ……..
What is TPM in Hindi? | TPM 8 Pillars | PDF
Poka Yoke in Hindi PDF | Error Proofing | Mistake Proofing in Hindi
Control Chart कैसे काम करता है? (How Control Chart Works?)
Control Chart एक सांख्यिकीय (Statistical) टूल है, जिसका उपयोग किसी भी Manufacturing Process या Process की स्थिरता (Process Stability) की देख-रेख करने के लिए किया जाता है। यह समय-समय पर एकत्र किए गए डाटा को ग्राफ के रूप में प्रदर्शित करता है, जिससे यह आसानी से पता चल जाता है कि प्रक्रिया सामान्य रूप से चल रही है या उसमें कोई असामान्य बदलाव (वेरीऐशन) आया है।
Control Chart मुख्य रूप से तीन रेखाओं (Lines) पर आधारित होता है:
- Center Line (CL): यह प्रक्रिया का औसत (Average) मान दर्शाती है।
- Upper Control Limit (UCL): यह वह अधिकतम सीमा होती है, जिसके ऊपर का डेटा प्रक्रिया में असामान्य परिवर्तन (Special Cause Variation) का संकेत देता है।
- Lower Control Limit (LCL): यह न्यूनतम सीमा होती है, जिसके नीचे का डेटा भी प्रक्रिया में किसी विशेष समस्या की ओर संकेत करता है।
निष्कर्ष
Control Chart समय के साथ प्रक्रिया के प्रदर्शन की निगरानी करता है और डेटा को Control Limits के साथ तुलना करके यह बताता है कि उत्पादन प्रक्रिया नियंत्रण में है या नहीं। यदि कोई असामान्य परिवर्तन दिखाई देता है, तो समय रहते उसका कारण खोजकर सुधार किया जा सकता है। यही कारण है कि Control Chart को Manufacturing और Quality Control में सबसे प्रभावी Statistical Tools में से एक माना जाता है।
यह भी पढ़ें ……..
What is Key Performance Indicators in Hindi? (मुख्य निष्पादन संकेत क्या होता है?)
What is Work Instruction in Hindi? | SOP in Hindi? | PDF
What are use of Control Chart in Manufacturing? (कंट्रोल चार्ट का मैन्यफैक्चरिंग में कैसे उपयोग होता है?)
मेरा कंट्रोल चार्ट से कार्य करते हुए यह निष्कर्ष है की Control Chart समय के साथ प्रक्रिया के प्रदर्शन की देख-रेख करता है और डाटा को Control Limits के साथ तुलना करके यह बताता है कि उत्पादन प्रक्रिया (Production Process) नियंत्रण में है या नहीं। यदि कोई असामान्य परिवर्तन (वेरीऐशन) दिखाई देता है, तो समय रहते उसका कारण खोजकर सुधार किया जा सकता है। यही कारण है कि Control Chart को Manufacturing और Quality Control में सबसे प्रभावी Statistical Tools में से एक माना जाता है।
यह भी पढ़ें ……..
What is 5S in Hindi? | 5S Kya Hota Hai? | PDF
Real Industrial Example of Control Chart in Hindi?
मान लीजिए कि एक फैक्ट्री में प्रतिदिन 10 शाफ्ट (Shafts) का व्यास (Diameter) मापा जाता है। कई दिनों तक सभी माप Control Limits के भीतर रहते हैं, जिससे पता चलता है कि मशीन सही तरीके से काम कर रही है।
लेकिन एक दिन मापा गया व्यास Upper Control Limit से अधिक निकलता है। यह संकेत देता है कि प्रक्रिया में कोई असामान्य परिवर्तन हुआ है। जांच करने पर पता चलता है कि मशीन का Cutting Tool घिस चुका था। Tool बदलने के बाद माप फिर से Control Limits के भीतर आने लगते हैं। इस प्रकार Control Chart संभावित समस्या का समय रहते पता लगाने में मदद करता है और बड़े पैमाने पर Defective Products बनने से बचाता है।
यह भी पढ़ें ……..
What is Lean Manufacturing in Hindi | Lean Manufacturing Tools in Hindi
Components of Control Chart in Hindi? (कंट्रोल चार्ट के मुख्य भाग क्या होते है?)
किसी कंट्रोल चार्ट के निम्न मुख्य भाग होते है।
⦁ UCL और LCL:- किसी भी कंट्रोल चार्ट मे ULC (Upper Control Limit) और LCL (Lower Control Limit) होती है। Upper Control Limit +3σ तक होती है इससे ऊपर किसी प्रोसेस का वेरीऐशन नहीं जाना चाहिए। Lower Control Limit-3σ तक होती है और
इससे नीचे किसी प्रोसेस का वेरीऐशन नहीं जाना चाहिए।
⦁ X-बार:- किसी प्रोसेस के एवरेज को दिखाता है।
⦁ No Action Zone:- कंट्रोल चार्ट किसी प्रोसेस का ‘नो एRशन जॉन’ +1σ और -1σ के बीच होता है जब प्रोसेस का डाटा वेरीऐशन इस जॉन मे हो तो कोई
एक्शन लेने की आवश्यकता नहीं है।
⦁ Warning Zone:- Control Chart मे किसी प्रोसेस का ‘वार्निंग ज़ोन’ +2σ और -2σ के बीच होता है जब प्रोसेस का डाटा वेरीऐशन इस जॉन मे हो तो आपको सावधान हो जाना चाहिए और हो सकता है की प्रोसेस मे कुछ अनवांटेड हो सकता है।
⦁ Action Zone:- Control Chart मे किसी प्रोसेस का ‘एक्शन ज़ोन’ +3σ और -3σ के बीच होता है जब किसी प्रोसेस का डाटा वेरीऐशन इस जॉन मे हो तो
आपको एक्शन लेने की आवश्यकता है।
⦁ अगर किसी प्रोसेस का डाटा वेरीऐशन UCL और
LCL से भी ऊपर चले जाते है तो आपको तुरंत एक्शन लेने की आवशयकता है।
यह भी पढ़ें ……..
PDCA Cycle in Hindi? | Plan-Do-Check-Act Cycle in Hindi | PDF
Types of Control Charts (कंट्रोल चार्ट्स कितने प्रकार के होते है?)
कंट्रोल चार्ट्स दो प्रकार के होते है:-
1. For Variable (ये चार्ट्स दो प्रकार के होते है।)
⦁ Mean Charts
⦁ Range Chart
2. For Attributes (ये चार्ट्स भी दो प्रकार के होते है।)
⦁ P-Chart
⦁ C-Chart
यह भी पढ़ें ……..
3M in Hindi | Mura Muri Muda in Hindi | 3M Model
What are Control Charts For Variable in Hindi? (For Variable कंट्रोल चार्ट्स क्या होते है?)
ऐसा डाटा जिसे माप जा सकता हो जैसे लंबाई, चोड़ाई, मोटाई, भार। ऐसे डाटा के लिए For Variable कंट्रोल चार्ट्स की आवशयकता होती है।
What is Mean Chart in Hindi? (Mean Chart क्या होते है?)
Mean Chart से डाटा की Accuracy बनाये रखने मे सहायता करता है यहाँ Accuracy का मतलब, किसी कस्टमर ने प्रोडक्ट की लंबाई की टारगेट वैल्यू दिया है तो उस टारगेट वैल्यू के कितना क्लोज़ है इसे मैन्टैन करने मे Mean Chart सहायता करता है क्योंकि प्रोसेस मे वेरीऐशन होता ही है।
What is Range Chart in Hindi? (Range Chart क्या होता है?)
Range Chart किसी प्रोसेस के डाटा का Precision (शुदधता) मैन्टैन करने मे सहायता करता है। जब कोई प्रोडक्ट बनाया जाता है तो सभी पार्ट्स की मैसूरेमेंट अलग-अलग आती है और प्रोसेस मे वेरीऐशन होने के कारण कोई पार्ट टारगेट वैल्यू के पास होगा और कोई पार्ट टारगेट वैल्यू के दूर होगा।
माना की कोई प्रोडक्ट बनाया जा रहा है और उस प्रोडक्ट की टारगेट Length 4.5 दी गई है और पार्ट 4.3, 4.4, 4.6 और
4.8 पर तैयार हो रहा है ये वैल्यू प्रोसेस मे वेरीऐशन होने कारण आयी। ये वैल्यू टारगेट वैल्यू के जिसने पास होगी प्रोडक्ट उतना अच्छा तैयार होगा और precise होगा। Range चार्ट प्रोसेस को precise बनाये रखने मे सहायता करता है।
यह भी पढ़ें ……..
3K Japanese Concept in Hindi | 3K in Manufacturing in Hindi
Mean Chart vs Range Chart in Hindi?
| आधार | Mean Chart (X̄ Chart) | Range Chart (R Chart) |
|---|---|---|
| परिभाषा | Mean Chart प्रत्येक सैंपल के औसत (Mean) को मॉनिटर करता है। | Range Chart प्रत्येक सैंपल के अधिकतम और न्यूनतम मान के अंतर (Range) को मॉनिटर करता है। |
| मुख्य उद्देश्य | Process की Accuracy (सटीकता) बनाए रखना। | Process की Precision (शुद्धता/Consistency) बनाए रखना। |
| क्या दिखाता है? | Process का औसत Target Value के कितना करीब है। | Process में Variation कितना है। |
| फोकस | Target Value के आसपास Process का Center बनाए रखना। | सभी प्रोडक्ट्स की Measurement एक-दूसरे के कितनी करीब हैं। |
| मापने का आधार | Sample का Average (Mean) | Sample का Range (Maximum − Minimum) |
| कब उपयोग किया जाता है? | जब यह देखना हो कि Process Target से Shift तो नहीं हो रही। | जब यह देखना हो कि Process में Variation बढ़ तो नहीं रहा। |
| यदि चार्ट Control से बाहर हो | Process का Average बदल गया है, यानी Accuracy प्रभावित हुई है। | Process का Variation बढ़ गया है, यानी Precision प्रभावित हुई है। |
| उदाहरण | Target Length 100 mm है और Sample Average 99.9–100.1 mm के बीच है, तो Process Accurate है। | यदि सभी Parts की Length 99.95–100.05 mm के बीच है, तो Process Precise है। |
यह भी पढ़ें ……..
What is OEE in Hindi? | OEE in Hindi | PDF
What are Control Chart For Attributes in Hindi? (For Attributes कंट्रोल चार्ट क्या होते है?)
प्रोडक्ट तैयार होने के बाद उसे देख कर यह तय करना की वह प्रोडक्ट (Ok, Not Ok), (Go, NoGo), (Good, Bad) है। इस प्रकार के डाटा को Attribute डाटा कहते है और इस प्रकार के डाटा को मैन्टैन करने के लिए Attributes Charts का प्रयोग किया जाता है।
What is P-Chart in Hindi? (P-Chart क्या होता है?)
P-Chart का प्रयोग Proportion Defective के लिए किया जाता है। माना आपने किसी तैयार प्रोडक्ट के बैच को चेक किया और उस बैच में जितना डिफेक्ट निकाला उस प्रतिशत को Proportion Defect कहते है।
माना किसी बैच मे 100 पार्ट्स है और उस बैच को चेक करने बाद 10 डिफेक्टिव पार्ट्स निकाले तो Proportion Defect का प्रतिशत 10% होगा इस प्रकार के डिफेक्ट को मैन्टैन करने के लिए P-चार्ट की आवश्यकता होती है।
What is C-Chart in Hindi? (C-Chart होता है?)
C-Chart का प्रयोग Defect Count के लिए किया जाता है इसका मतलब की आप किसी डिफेक्ट को किसी बैच मे Count करना चाहते है।
यह भी पढ़ें ……..
What is Flow Chart in Hindi? | 7 QC Tools | PDF
3G in Hindi? | Gemba Gembutsu Genjitsu in Hindi
What is Lean Manufacturing in Hindi | Lean Manufacturing Tools in Hindi
P-Chart vs C-Chart in Hindi?
| आधार | P-Chart (पी-चार्ट) | C-Chart (सी-चार्ट) |
|---|---|---|
| परिभाषा | P-Chart का उपयोग किसी बैच में Defective Parts के प्रतिशत (Proportion Defective) को मॉनिटर करने के लिए किया जाता है। | C-Chart का उपयोग किसी उत्पाद या बैच में Defects की कुल संख्या (Defect Count) को मॉनिटर करने के लिए किया जाता है। |
| मुख्य उद्देश्य | Defective Parts का प्रतिशत नियंत्रित रखना। | किसी उत्पाद या बैच में होने वाले Defects की संख्या नियंत्रित रखना। |
| क्या मापता है? | Defective Units का अनुपात (Proportion या Percentage) | Defects की कुल गिनती (Count) |
| डेटा का प्रकार | Defective या Non-Defective Units | Defects की संख्या |
| सैंपल साइज | अलग-अलग (Variable) या समान (Constant) दोनों हो सकता है। | सामान्यतः Sample Size या Inspection Area स्थिर (Constant) होना चाहिए। |
| उदाहरण | 100 प्रोडक्ट में 10 Defective मिले, तो Defective Rate = 10%। | एक प्रोडक्ट पर 6 Scratch और 3 Dent मिले, तो कुल 9 Defects होंगे। |
| कब उपयोग करें? | जब यह जानना हो कि कितने प्रतिशत प्रोडक्ट Defective हैं। | जब यह जानना हो कि कुल कितने Defects पाए गए हैं। |
| मुख्य फोकस | Defective Products की दर (Rate) | Defects की संख्या (Count) |
यह भी पढ़ें ……..
What is Six Sigma in Hindi? |Six Sigma क्या होता होता है?
Control Limit vs Specification Limit
| आधार (Basis) | Control Limit (कंट्रोल लिमिट) | Specification Limit (स्पेसिफिकेशन लिमिट) |
|---|---|---|
| परिभाषा | प्रक्रिया (Process) के सामान्य उतार-चढ़ाव की सांख्यिकीय सीमा होती है। | ग्राहक (Customer) या डिज़ाइन द्वारा निर्धारित स्वीकार्य सीमा होती है। |
| कौन निर्धारित करता है? | Process Data और Statistical Calculation के आधार पर तय होती है। | Customer, Design Engineer या Product Standard द्वारा निर्धारित की जाती है। |
| उद्देश्य | यह जांचना कि प्रक्रिया नियंत्रण (Statistical Control) में है या नहीं है। | यह सुनिश्चित करना कि उत्पाद ग्राहक की आवश्यकताओं को पूरा करता है या नहीं। |
| आधार | वास्तविक उत्पादन डेटा (Actual Process Performance) पर | Product Design एवं Customer Requirement के अनुसार |
| गणना का तरीका | Average (Mean) और Standard Deviation के आधार पर (आमतौर पर ±3σ)। | Engineering Drawing, Product Specification या Customer Standard के अनुसार। |
| बदलाव | प्रक्रिया में सुधार या परिवर्तन होने पर बदल सकती है। | सामान्यतः स्थिर रहती है और केवल Design या Customer Requirement बदलने पर बदलती है। |
| मुख्य फोकस | Process Stability (प्रक्रिया की स्थिरता) | Product Conformance (उत्पाद की गुणवत्ता) |
| यदि सीमा से बाहर जाए | प्रक्रिया में Special Cause Variation होने का संकेत मिलता है। | उत्पाद Reject या Non-Conforming माना जा सकता है। |
| Quality Control में उपयोग | Process Monitoring और Continuous Improvement के लिए उपयोग किया जाता है। | Final Inspection, Product Acceptance और Customer Satisfaction के लिए प्रयोग किया जाता है। |
| उदाहरण | Shaft Diameter का Control Limit = 49.92 mm – 50.08 mm | Shaft Diameter की Specification = 49.80 mm – 50.20 mm |
यह भी पढ़ें ……..
What is Statistical Process Control in Hindi |(SPC क्या है)?
Advantage of Control Charts in Hindi? (कंट्रोल चार्ट्स के क्या लाभ है?)
1. इसकी सहायता से Process को Control किया जा सकता है।
2. इसकी सहायता से Product (उत्पाद) की Quality Level (गुणवत्ता) को Ensure (सुनिश्चित) किया जा सकता है।
3. Control Chart की सहायता से हम Process मे विभिन्न प्रकार के Variation को समझने मे मदद करता है।
Disadvantage of Control Charts in Hindi? (कंट्रोल चार्ट्स के क्या हानि है?)
1. सटीक डाटा पर निर्भर होता है अगर डाटा गतल हुआ तो कंट्रोल चार्ट भी गलत बनेगा।
2. कंट्रोल चार्ट को बनाने ऑउए उसको प्रयोग करने के लिए सांख्यिकी की जानकारी आवश्यक है।
3. यह समस्या का कारण नहीं बताता है यह केवल संकेत देता है।
यह भी पढ़ें ……..
What is Failure Mode Effect Analysis in Hindi(FMEA क्या होता है)?
How to Make Control Chart Step by Step in MS Excel? (MS Excel में Control Chart स्टेप बाई स्टेप कैसे बनाएं?)

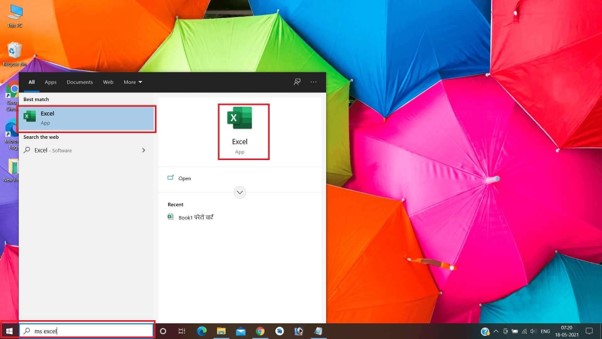

1. आपको सच[ बार मे Ms Excel लिखकर Ms Excel को ओपन करें और एक न्यू फाइल ओपन करें।

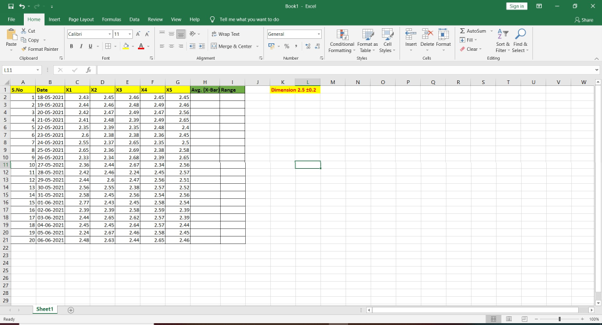

2. अब चेक शीट से डाटा को इस तरह के फॉर्मैट मे Excel शीट मे भर लें।

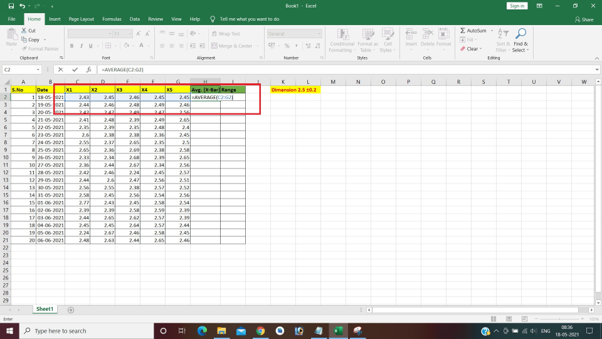

3. अब X1,X2,X3,X4 और X5 का AVERAGE मिकालेंगे इसके लिए चित्र के अनुसार =AVERAGE लिखकर X1,X2,X3,X4,X5 को सिलेक्ट करें और Enter दबाएं और सभी के लिए यही फॉर्मूला लगाएं।

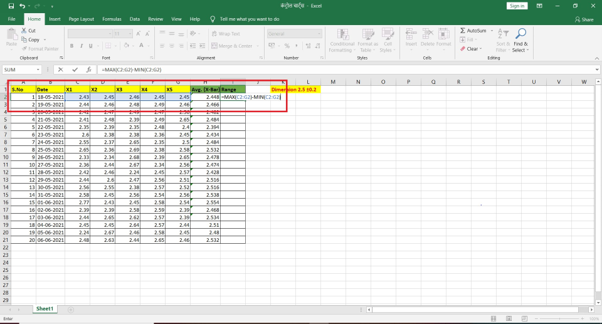

4. अब X1,X2,X3,X4 और X5 की Range निकालेंगे इसके लिए चित्र के अनुसार =MAX()-MIN() लिखें और ब्राकेट मे X1,X2,X3,X4 और X5 को सिलेक्ट कर लें और Enter दबाएं और इस प्रकार सभी के यही फॉर्मूला लगाएं।

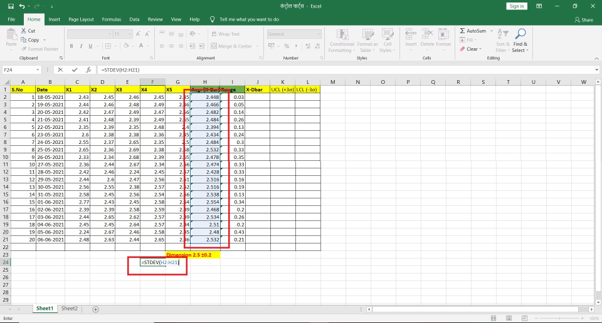

5. अब कंट्रोल चार्ट के Standard Daviation निकालेंगे इसके लिए चित्र के अनुसार =STDEV() लिखकर Avarage (X-Bar) के पूरे कॉलम को सलेक्ट करें और Enter दबाए।

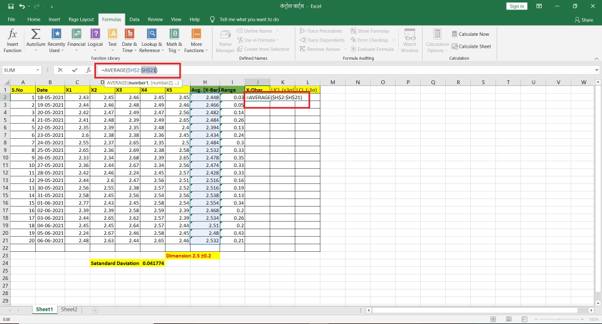

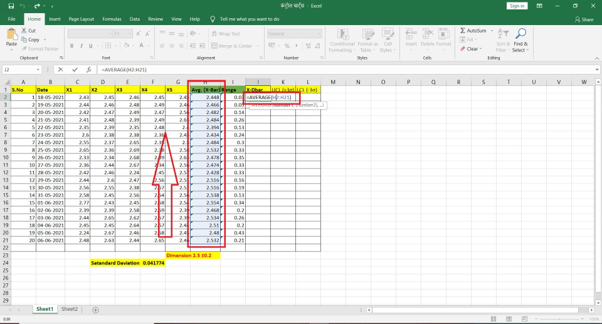

6. अब हम X-DBar को निकालेंगे, पहले जान लेते है की X-DBar क्या होता है X-DBar सभी Average का Average होता है और यह कंट्रोल चार्ट की सेंटर लाइन होती है। X-DBar निकालने के लिए आपको X-DBar मे =Average() फॉर्मूला लगाकर Avg. (X-Bar) कॉलम को चित्र के अनुसार नीचे से ऊपर (21-1) सिलेक्ट करें और Enter दबाएं।
7. X-DBar की वैल्यू पूरे चार्ट के लिए एक जैसी (Constant) रहेगी इसके लिए फॉर्मूला बार मे चित्र के अनुसार माउस के करजर को ले जाएं और फॉर्मूला को Freeze कर दें फॉर्मूला को फ्रीज़ करने के लिए Windows Logo button+F4 या F4 दबाए जिससे फॉर्मूला फ्रीज़ हो जाएगा और Enter दबाए और पूरे कॉलम मे यह एक जैसी वैल्यू कर दें।

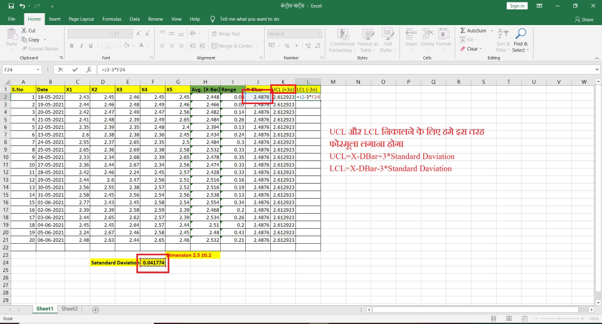

8.अब आपको कंट्रोल चार्ट की UCL और LCL निकालने होंगे इसके लिए चित्र के अनुसार UCL के लिए =X-DBar+3×Standard Daviation और इसी तरह LCL के fलए=X-DBar-3×Standard Daviation इस फॉर्मूला को लगाकर निकाल सकते है। UCL और LCL पूरे चार्ट के लिए फिक्स रहेगी तो Windows Logo button+F4 या F4 से फॉर्मूला फ्रीज़ कर दें।

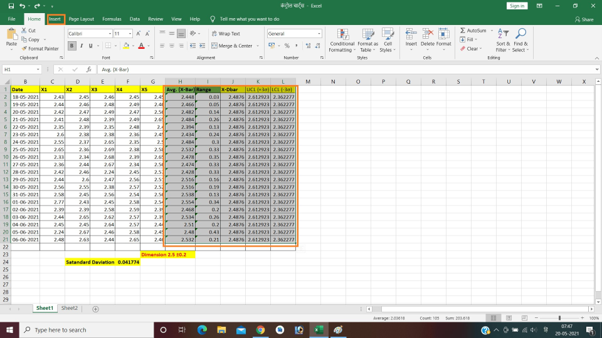

9.अब चित्र के अनुसार Avg. (X-Bar), Range, X-DBar, UL और LCL को सिलेक्ट करें और Insert मे जाएँ।

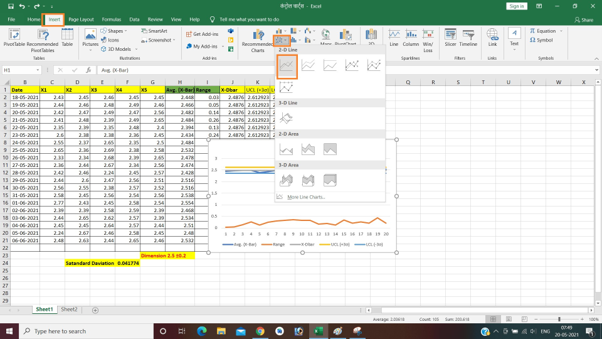

10. अब Insert मे जाकर Line Chart मे पहला 2-D चार्ट सिलेक्ट करें।

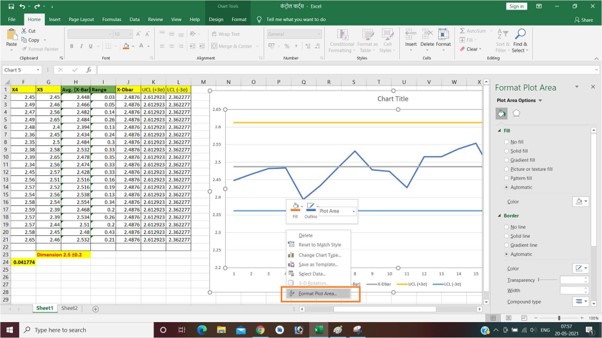

11. अब Format Plot area सिलेक्ट करें।

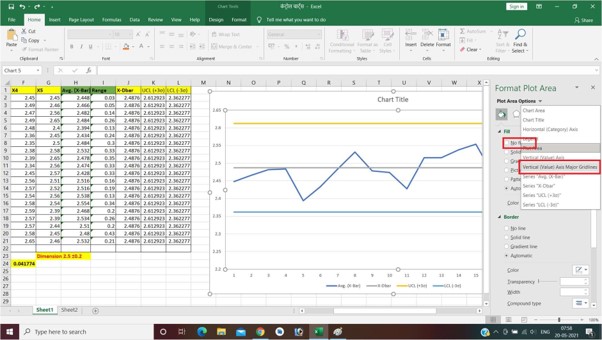

12.अब चित्र के अनुसार Vertical Axis Major Gradients सिलेक्ट करें और No Line कर दें।
यह भी पढ़ें ……..
Top MS Excel Formulas in Hindi? |Top MS Excel Formulas List in Hindi
What are Control Chart Interview Questions in Hindi? (कंट्रोल चार्ट के इंटरव्यू question कौनसे है?)
यदि आप Quality Engineer, QA/QC Engineer, Production Engineer, Process Engineer या Manufacturing से संबंधित किसी इंटरव्यू की तैयारी कर रहे हैं, तो Control Chart से जुड़े निम्नलिखित प्रश्न अक्सर पूछे जाते हैं।
1. Control Chart क्या होता है?
उत्तर: Control Chart का मुख्य कार्य किसी भी Process की Stability (स्थिरता) को चेक करना है। Control Chart मे हम चेक करते है की किसी Process मे Interval of Time मे (समय अंतराल) में कितना Variation (अंतर) आता है। कंट्रोल चार्ट्स दिखाते है की किसी प्रोसेस मे वेरीऐशन किस तरह से आ रहे है। और जो वेरीऐशन आ रहे है उनके पीछे कौन से Causes हो सकते है उनको पता लगाने मे भी मदद करते है।
2. Control Chart का मुख्य उद्देश्य क्या है?
उत्तर: इसका उद्देश्य यह सुनिश्चित करना है कि उत्पादन प्रक्रिया Statistical Control में है या नहीं तथा समय रहते Process Variation की पहचान की जा सके।
3. Control Chart का आविष्कार किसने किया था?
उत्तर: Control Chart का विकास वर्ष 1924 में Walter A. Shewhart ने किया था।
4. Control Chart के मुख्य Components कौन-कौन से हैं?
उत्तर: Center Line (CL), Upper Control Limit (UCL) और Lower Control Limit (LCL) इसके तीन मुख्य भाग हैं।
5. Control Limit और Specification Limit में क्या अंतर है?
उत्तर: Control Limits प्रक्रिया के वास्तविक डेटा के आधार पर निर्धारित होती हैं, जबकि Specification Limits ग्राहक या डिज़ाइन की आवश्यकताओं के अनुसार तय की जाती हैं।
6. Common Cause Variation और Special Cause Variation में क्या अंतर है?
उत्तर: Common Cause Variation प्रक्रिया का सामान्य उतार-चढ़ाव होता है, जबकि Special Cause Variation किसी विशेष समस्या जैसे मशीन खराबी, गलत सेटिंग या ऑपरेटर की त्रुटि के कारण उत्पन्न होता है।
7. यदि कोई डेटा पॉइंट UCL या LCL के बाहर चला जाए तो क्या करना चाहिए?
उत्तर: सबसे पहले प्रक्रिया की जांच करनी चाहिए, समस्या का मूल कारण (Root Cause) ढूँढना चाहिए और आवश्यक Corrective Action लेना चाहिए।
8. Control Chart के प्रमुख प्रकार कौन-कौन से हैं?
उत्तर: X̄ Chart, R Chart, S Chart, Individuals (I-MR) Chart, P Chart, NP Chart, C Chart और U Chart।
9. Variable Data और Attribute Data के लिए कौन-से Control Charts उपयोग किए जाते हैं?
उत्तर: Variable Data के लिए X̄-R, X̄-S और I-MR Chart उपयोग किए जाते हैं, जबकि Attribute Data के लिए P, NP, C और U Chart का उपयोग किया जाता है।
10. Control Chart और Run Chart में क्या अंतर है?
उत्तर: Run Chart केवल डेटा का ट्रेंड दिखाता है, जबकि Control Chart में Control Limits भी होती हैं, जिनकी सहायता से Process Stability का मूल्यांकन किया जाता है।
11. क्या Control Chart दोषपूर्ण (Defective) उत्पादों को पूरी तरह रोक सकता है?
उत्तर: नहीं। Control Chart केवल प्रक्रिया की निगरानी करता है और असामान्य बदलावों का संकेत देता है। दोषों को रोकने के लिए उचित सुधारात्मक कार्रवाई करना आवश्यक होता है।
12. Manufacturing में Control Chart का सबसे बड़ा लाभ क्या है?
उत्तर: यह प्रक्रिया को स्थिर बनाए रखने, Defects कम करने, Rework घटाने और Product Quality सुधारने में सहायता करता है।
13. SPC (Statistical Process Control) क्या है?
उत्तर: SPC एक गुणवत्ता नियंत्रण तकनीक है, जिसमें सांख्यिकीय विधियों का उपयोग करके उत्पादन प्रक्रिया की निगरानी और नियंत्रण किया जाता है। Control Chart, SPC का सबसे महत्वपूर्ण टूल है।
14. Control Chart कब उपयोग नहीं करना चाहिए?
उत्तर: जब डेटा बहुत कम हो, प्रक्रिया लगातार बदल रही हो या गलत प्रकार का डेटा उपलब्ध हो, तब Control Chart से विश्वसनीय परिणाम प्राप्त नहीं होते।
15. इंटरव्यू में Control Chart से जुड़ा सबसे महत्वपूर्ण प्रश्न कौन-सा होता है?
उत्तर: अधिकांश इंटरव्यू में यह पूछा जाता है कि “यदि किसी Control Chart में कोई Point UCL से बाहर चला जाए, तो आप Quality Engineer के रूप में क्या कार्रवाई करेंगे?” इसका सही उत्तर है—डेटा की पुष्टि करना, Root Cause Analysis करना, Corrective Action लागू करना और प्रक्रिया की पुनः निगरानी करना।
यह भी पढ़ें ……..
What is Solenoid Valve? | How Many Types of Solenoid Valve? | सोलेनोइड वाल्व क्या होता है?
Control Chart in 7 QC Tools in Hindi Conclusion (कंट्रोल चार्ट का निष्कर्ष क्या है?)
मेरा कंट्रोल चार्ट से कार्य करते हुए यह निष्कर्ष है की Control Chart समय के साथ प्रक्रिया के प्रदर्शन की देख-रेख करता है और डाटा को Control Limits के साथ तुलना करके यह बताता है कि उत्पादन प्रक्रिया (Production Process) नियंत्रण में है या नहीं। यदि कोई असामान्य परिवर्तन (वेरीऐशन) दिखाई देता है, तो समय रहते उसका कारण खोजकर सुधार किया जा सकता है। यही कारण है कि Control Chart को Manufacturing और Quality Control में सबसे प्रभावी Statistical Tools में से एक माना जाता है।
यह भी पढ़ें ……..
Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi
FAQs
Control Chart क्या होता है?
उत्तर: Control Chart एक Statistical Process Control (SPC) टूल है, जिसका उपयोग किसी प्रक्रिया की स्थिरता (Process Stability) की निगरानी करने और असामान्य बदलाव (Variation) की पहचान करने के लिए किया जाता है।
Control Chart का उपयोग क्यों किया जाता है?
उत्तर: इसका उपयोग Process Variation को नियंत्रित करने, Defects कम करने, Product Quality सुधारने और उत्पादन प्रक्रिया को Statistical Control में रखने के लिए किया जाता है।
Control Chart का आविष्कार किसने किया था?
उत्तर: Control Chart का आविष्कार Walter A. Shewhart ने वर्ष 1924 में किया था।
Control Chart के कितने प्रकार होते हैं?
उत्तर: मुख्य रूप से 8 प्रकार के Control Chart होते हैं—X̄ Chart, R Chart, S Chart, I-MR Chart, P Chart, NP Chart, C Chart और U Chart।
Control Chart में UCL, CL और LCL क्या होते हैं?
उत्तर: UCL (Upper Control Limit), CL (Center Line) और LCL (Lower Control Limit) Control Chart की तीन मुख्य रेखाएँ होती हैं, जिनके आधार पर Process Stability का मूल्यांकन किया जाता है।
Control Chart और Run Chart में क्या अंतर है?
उत्तर: Run Chart केवल डेटा का ट्रेंड दिखाता है, जबकि Control Chart में Control Limits भी होती हैं, जिससे Process Control का सही विश्लेषण किया जा सकता है।
Control Limit और Specification Limit में क्या अंतर है?
उत्तर: Control Limit प्रक्रिया के डेटा से निर्धारित होती है, जबकि Specification Limit ग्राहक या Product Design की आवश्यकताओं के अनुसार तय की जाती है।
Control Chart में Out of Control का क्या मतलब होता है?
उत्तर: जब कोई डेटा पॉइंट UCL या LCL से बाहर चला जाता है या असामान्य पैटर्न दिखाई देता है, तो प्रक्रिया Out of Control मानी जाती है।
Control Chart में Common Cause Variation क्या है?
उत्तर: Common Cause Variation प्रक्रिया का सामान्य और स्वाभाविक उतार-चढ़ाव होता है, जो हर प्रक्रिया में पाया जाता है।
Special Cause Variation क्या होता है?
उत्तर: Special Cause Variation मशीन खराबी, गलत सेटिंग, खराब कच्चे माल या ऑपरेटर की गलती जैसे विशेष कारणों से उत्पन्न होता है।
Manufacturing में Control Chart का उपयोग कहाँ किया जाता है?
उत्तर: इसका उपयोग Automobile, Electronics, Pharmaceutical, Food Processing, Textile, Plastic, Packaging और अन्य Manufacturing Industries में किया जाता है।
Control Chart बनाने के लिए कौन-सा डेटा आवश्यक होता है?
उत्तर: प्रक्रिया से नियमित अंतराल पर एकत्र किया गया माप (Measurement Data) या निरीक्षण (Inspection Data) आवश्यक होता है।
क्या Control Chart सभी प्रकार के डेटा पर लागू होता है?
उत्तर: नहीं। अलग-अलग प्रकार के डेटा के लिए अलग-अलग Control Charts का उपयोग किया जाता है, जैसे Variable Data और Attribute Data।
Control Chart के मुख्य लाभ क्या हैं?
उत्तर: यह Process Monitoring, Defect Reduction, Quality Improvement, Cost Reduction और Customer Satisfaction बढ़ाने में मदद करता है।
Control Chart की सीमाएँ क्या हैं?
उत्तर: यह समस्या का संकेत देता है, लेकिन उसका वास्तविक कारण नहीं बताता। Root Cause Analysis के लिए अन्य Quality Tools की आवश्यकता होती है।
Control Chart कैसे बनाया जाता है?
उत्तर: सबसे पहले डेटा एकत्र किया जाता है, फिर Mean, UCL और LCL की गणना की जाती है और उसके बाद डेटा को चार्ट पर Plot किया जाता है।
Control Chart में Center Line क्या दर्शाती है?
उत्तर: Center Line प्रक्रिया के औसत (Average) प्रदर्शन को दर्शाती है।
यदि कोई Point UCL से ऊपर चला जाए तो क्या करना चाहिए?
उत्तर: तुरंत प्रक्रिया की जांच करें, Root Cause Analysis करें और आवश्यक Corrective Action लागू करें।
क्या Control Chart Zero Defect सुनिश्चित करता है?
उत्तर: नहीं। यह केवल Process Variation की निगरानी करता है। Zero Defect प्राप्त करने के लिए उचित सुधारात्मक कार्रवाई आवश्यक होती है।
SPC और Control Chart में क्या संबंध है?
उत्तर: Control Chart, Statistical Process Control (SPC) का सबसे महत्वपूर्ण टूल माना जाता है।
Excel में Control Chart कैसे बनाया जाता है?
उत्तर: सबसे पहले डेटा दर्ज करें, Mean, UCL और LCL की गणना करें, फिर Line Chart बनाकर सभी मानों को Plot करें।
Control Chart किस QC Tool का हिस्सा है?
उत्तर: Control Chart, 7 QC Tools (Seven Quality Control Tools) में से एक महत्वपूर्ण टूल है।
क्या Control Chart केवल Manufacturing में उपयोग होता है?
उत्तर: नहीं। इसका उपयोग Healthcare, Banking, Service Industry, Logistics, IT और Project Management में भी किया जाता है।
Control Chart में कौन-सी समस्याओं का पता लगाया जा सकता है?
उत्तर: मशीन की खराबी, Process Drift, Tool Wear, Operator Error, Raw Material Variation और अन्य Special Causes की पहचान की जा सकती है।
इंटरव्यू में Control Chart से सबसे अधिक कौन-सा प्रश्न पूछा जाता है?
उत्तर: सबसे सामान्य प्रश्न है—”यदि Control Chart में कोई Point Control Limit से बाहर चला जाए, तो आप क्या करेंगे?” इसका उत्तर है: डेटा की पुष्टि करना, Root Cause Analysis करना, Corrective Action लागू करना और प्रक्रिया की पुनः निगरानी करना।
Control Chart in 7 QC Tools in Hindi Free PDF Download
यह भी पढ़ें ……..
Scatter Diagram in Hindi | 7 QC Tools | PDF
What is Flow Chart in Hindi? | 7 QC Tools | PDF
What is Histogram in Hindi? | 7 QC Tools | PDF
Pareto Chart in Hindi | 7 QC Tools | PDF
How to Calculate UPH And UPPH? | Calculate Productivity
