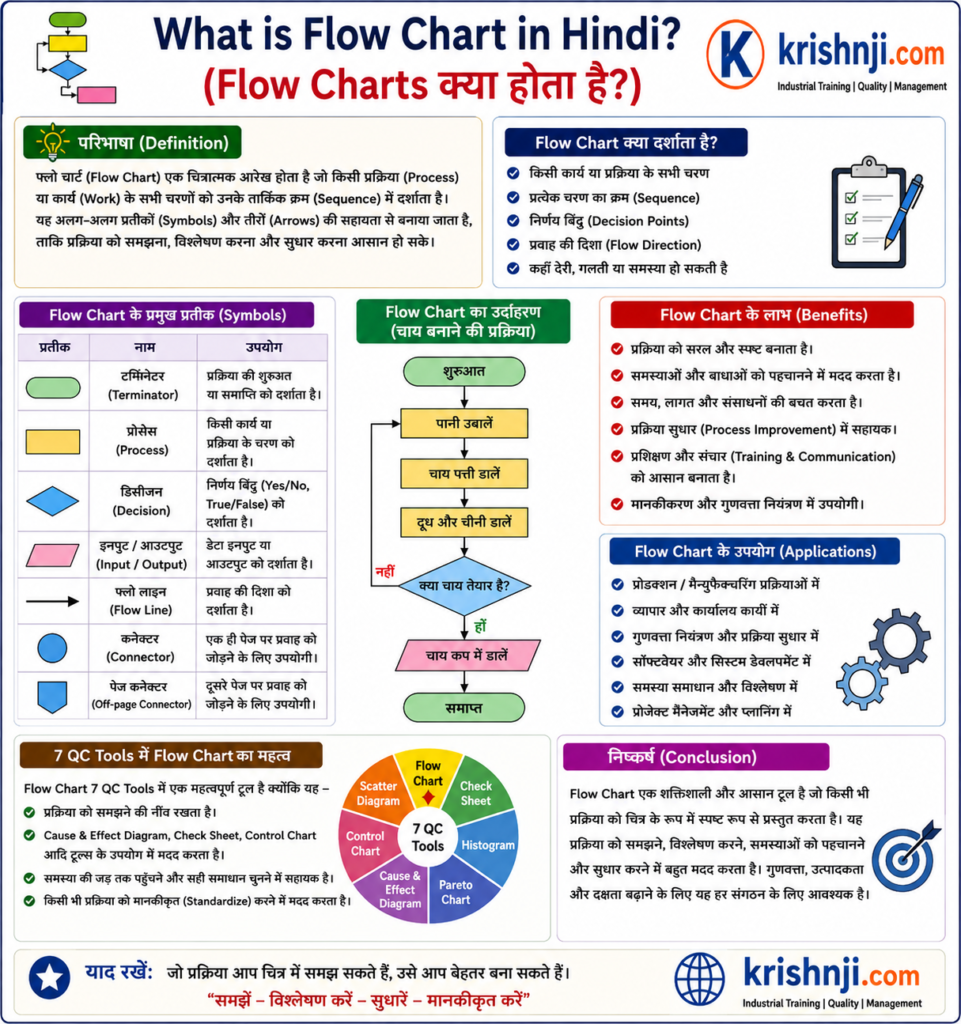

What is Flow Chart in Hindi? QUICK SUMMARY
Flow Chart (फ्लो चार्ट) किसी प्रक्रिया (Process) या कार्य-प्रवाह (Workflow) को मानकीकृत प्रतीकों (Symbols) और तीरों (Arrows) की मदद से क्रमबद्ध रूप में दिखाने वाला दृश्य आरेख है। इसका उद्देश्य प्रक्रिया को समझना, त्रुटियाँ पहचानना, सुधार के अवसर ढूँढना और कार्य को सरल बनाना है। इसका उपयोग Manufacturing, Quality, Business, Healthcare, Education और Software Development सहित लगभग सभी क्षेत्रों में किया जाता है।
एक नज़र में (Flow Chart Summary)
| विषय | जानकारी |
|---|---|
| हिंदी नाम | फ्लो चार्ट / प्रवाह आरेख |
| अंग्रेज़ी नाम | Flow Chart |
| उद्देश्य | प्रक्रिया को दृश्य रूप में समझाना |
| उपयोग | Process Mapping, SOP, Quality Control, Manufacturing |
| मुख्य तत्व | Symbols, Arrows, Decision Box |
| सबसे अधिक उपयोग | 7 QC Tools, Lean Manufacturing, Six Sigma, TPM |
| लाभ | प्रक्रिया स्पष्ट होती है, समय और त्रुटियाँ कम होती हैं |
मुख्य बिंदु (Key Highlights)
- Flow Chart किसी भी प्रक्रिया का Visual Map होता है।
- प्रत्येक चरण को Standard Symbols से दर्शाया जाता है।
- निर्णय (Decision) को Diamond Symbol से दिखाया जाता है।
- प्रक्रिया की शुरुआत और अंत Oval Symbol से होता है।
- Manufacturing, Quality और Business Process Improvement में इसका व्यापक उपयोग होता है।
- यह 7 QC Tools में सबसे महत्वपूर्ण Process Mapping Tool माना जाता है।
Flow Chart कहाँ उपयोग किया जाता है?
| क्षेत्र | उपयोग |
|---|---|
| Manufacturing | Production Process Mapping |
| Quality Control | Inspection Process |
| Lean Manufacturing | Waste Identification |
| Six Sigma | Process Improvement |
| Healthcare | Patient Treatment Flow |
| Banking | Loan Approval Process |
| Software | Algorithm Design |
| Education | Learning Process |
Flow Chart के मुख्य Symbols
| Symbol | नाम | उपयोग |
|---|---|---|
| Oval | Start / End | प्रक्रिया शुरू या समाप्त करना |
| Rectangle | Process | कार्य या गतिविधि |
| Diamond | Decision | Yes / No निर्णय |
| Parallelogram | Input / Output | डेटा इनपुट या आउटपुट |
| Arrow | Flow Line | प्रक्रिया की दिशा |
| Circle | Connector | अलग-अलग भाग जोड़ना |
Flow Chart बनाने की चरणबद्ध प्रक्रिया
| चरण | विवरण |
|---|---|
| Step 1 | प्रक्रिया का उद्देश्य निर्धारित करें। |
| Step 2 | सभी Process Steps की सूची बनाएं। |
| Step 3 | सही Standard Symbols चुनें। |
| Step 4 | Steps को Logical Order में जोड़ें। |
| Step 5 | Decision Points जोड़ें। |
| Step 6 | सभी Steps को Arrow से Connect करें। |
| Step 7 | अंतिम Flow Chart की समीक्षा और सुधार करें। |
Flow Chart बनाम Process Map बनाम SOP
| विशेषता | Flow Chart | Process Map | SOP |
|---|---|---|---|
| स्वरूप | Diagram | Detailed Process | Written Document |
| उद्देश्य | Process Flow दिखाना | पूरी प्रक्रिया समझाना | कार्य करने के निर्देश देना |
| विवरण स्तर | मध्यम | अधिक | सबसे अधिक |
| उपयोग | Visual Understanding | Process Analysis | Standard Work |

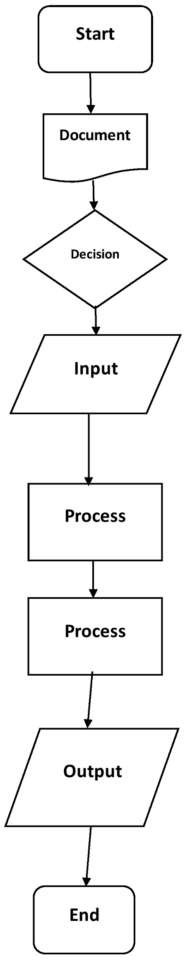

Flow Chart क्या है?
Flow Chart (फ्लो चार्ट) एक दृश्य आरेख (Visual Diagram) है, जिसका उपयोग किसी प्रक्रिया (Process), कार्य-प्रवाह (Workflow) या सिस्टम के प्रत्येक चरण को क्रमबद्ध तरीके से दिखाने के लिए किया जाता है। इसमें मानकीकृत प्रतीकों (Standard Symbols), तीरों (Arrows) और कनेक्टर्स (Connectors) की सहायता से यह दर्शाया जाता है कि प्रक्रिया कहाँ से शुरू होती है, प्रत्येक चरण में क्या कार्य होता है, कहाँ निर्णय (Decision) लिया जाता है और अंत में प्रक्रिया कैसे पूरी होती है।
Flow Chart का मुख्य उद्देश्य जटिल प्रक्रियाओं को सरल और आसानी से समझने योग्य बनाना, त्रुटियों (Errors) और रुकावटों (Bottlenecks) की पहचान करना तथा प्रक्रिया में सुधार (Process Improvement) के अवसर खोजने में सहायता करना है। यही कारण है कि इसका व्यापक उपयोग Manufacturing, Quality Control, Lean Manufacturing, Six Sigma, TPM, Software Development, Healthcare, Banking, Education और Business Process Management जैसे क्षेत्रों में किया जाता है।
सरल शब्दों में, Flow Chart किसी भी प्रक्रिया का Visual Roadmap होता है, जो यह स्पष्ट रूप से दिखाता है कि कार्य किस क्रम में किया जाएगा और अगला चरण कौन-सा होगा। इसलिए इसे 7 QC Tools में सबसे महत्वपूर्ण Process Mapping Tool माना जाता है।
How Many Types of Flow Charts in Hindi? | Flow Chart कितने प्रकार के होते है?
- Process Flow Chart
- Work Flow Chart
- Data Flow Chart
- Swimlane Flow Chart
Process Flow Chart
Flow Charts मे Process Flow Chart सबसे आम उपयोग होता है इसमे सभी सिंबल्स स्टैन्डर्ड होते है। किसी उत्पादन प्रक्रिया को बनाने मे विभिन्न प्रक्रियाओ का वर्णन किया जाता है। और किसी संगठन मे जिम्मेदारीयों को निभाने के लिए नक्शा तैयार किया जाता है।
Work Flow Chart
Work Flow Chart किसी प्रक्रिया या व्यवसाय के कार्य करने के तरीके को दिखाता है।
Data Flow Chart
Data Flow Chart डाटा को संसाधित करने के तरीके को दिखाता है यह तब काम आता है जब आप किसी सिस्टम को डिजाइन या विश्लेषण करना चाहते है।
Swimlane Flow Chart
Swinlane Flow Chart तब काम आता है जब आपको सूचना के कई प्रवाहों को एक साथ दिखाने की आवश्यकता होती है।
यह भी पढ़ें ……..
Root Cause Analysis (RCA) क्या है? | RCA Process, Tools, Methods, Examples in Hindi
What is 3R (Reduce, Reuse, Recycle) in Hindi? | 3R Concept in Manufacturing with Examples
What are the symbols used in the flow chart?
किसी Flow Chart मे निम्न प्रकार के सिंबल्स का प्रयोग किया जाता है जिससे हम प्रोसेस को समझ पाते है।

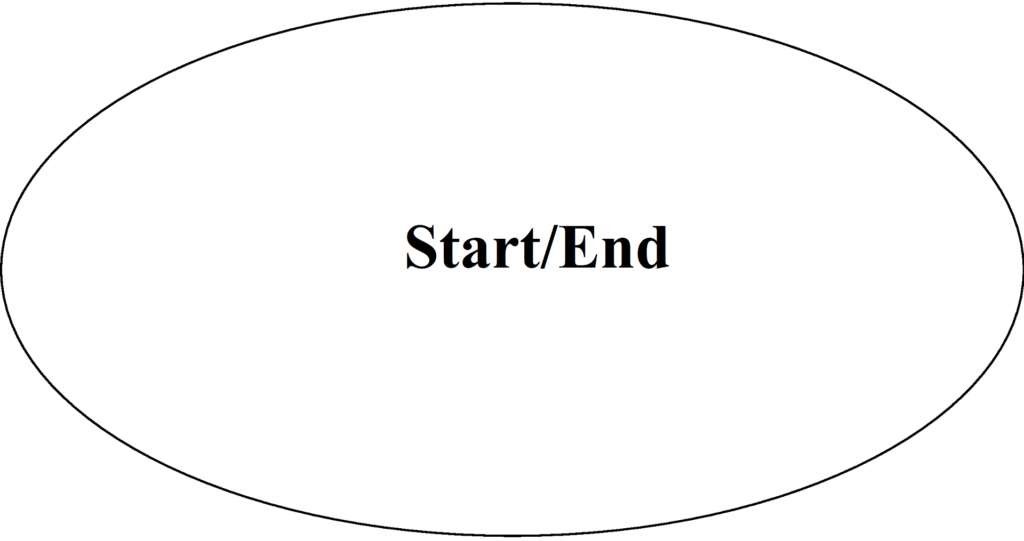

1.Start/End :- किसी Flow Chart मे प्रोसेस को प्रारंभ या समाप्त करने के लिए इस ओवल शेप का प्रयोग किया जाता है।

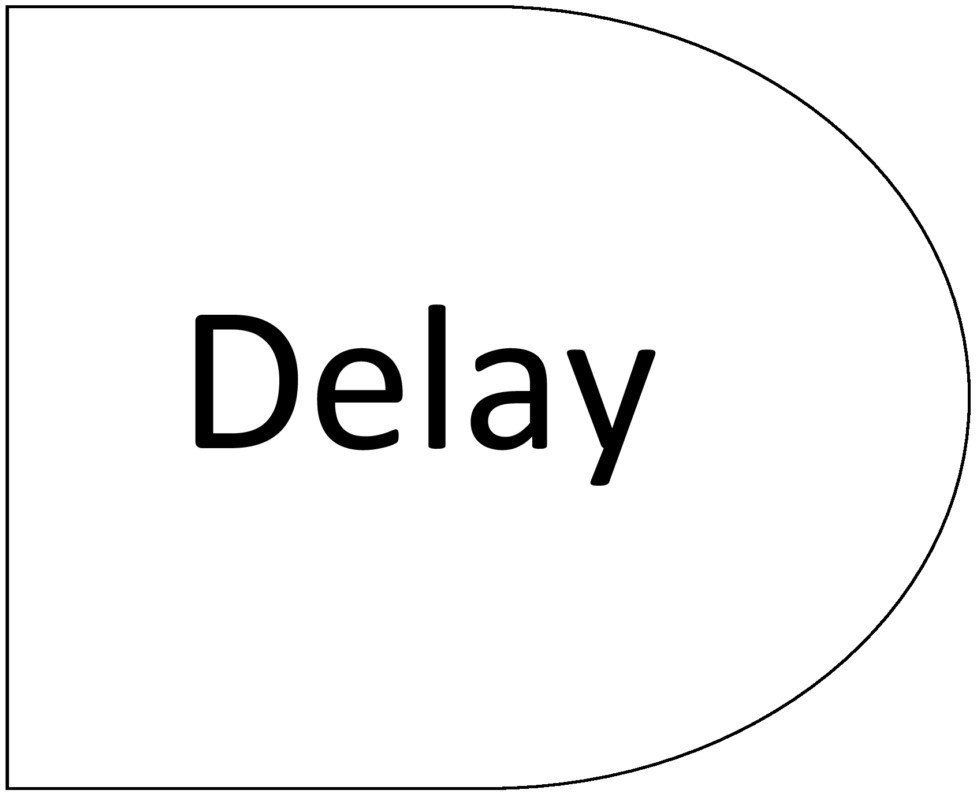

2.किसी प्रोसेस को आगे आगे के प्रोसेस की वजह से डिलै हो रहा है तो फ़्लो चार्ट मे ‘D’ आकृति का प्रयोग किया जाता है।
3.किसी फ़्लो चार्ट मे प्रोसेस के स्टेप्स को दर्शाने के लिए इस प्रकार की Rectangular (चौकोर) आकृति का प्रयोग किया जाता है।

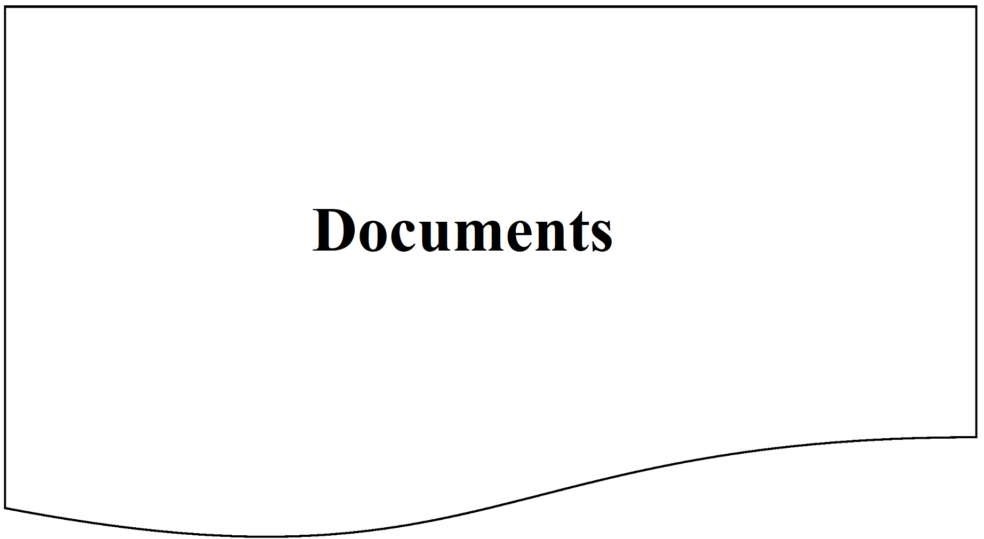

4.किसी फ़्लो चार्ट मे डॉक्युमेंट्स (Document) के लिए इस प्रकार की आकृति का प्रयोग किया जाता है।

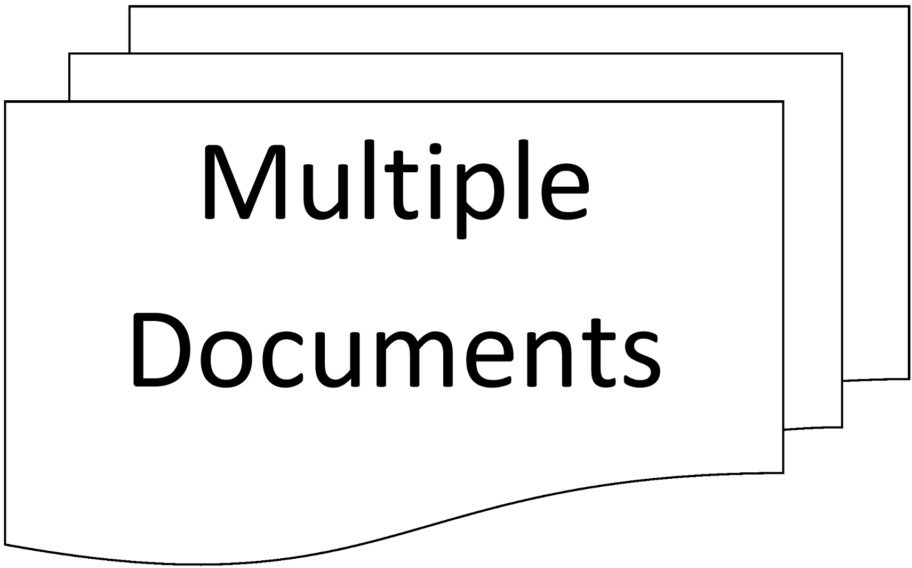

5.किसी फ़्लो चार्ट मे इस प्रकार के सिम्बल का प्रयोग Multiple Documents को दिखाने के लिए प्रयोग किया जाता है।

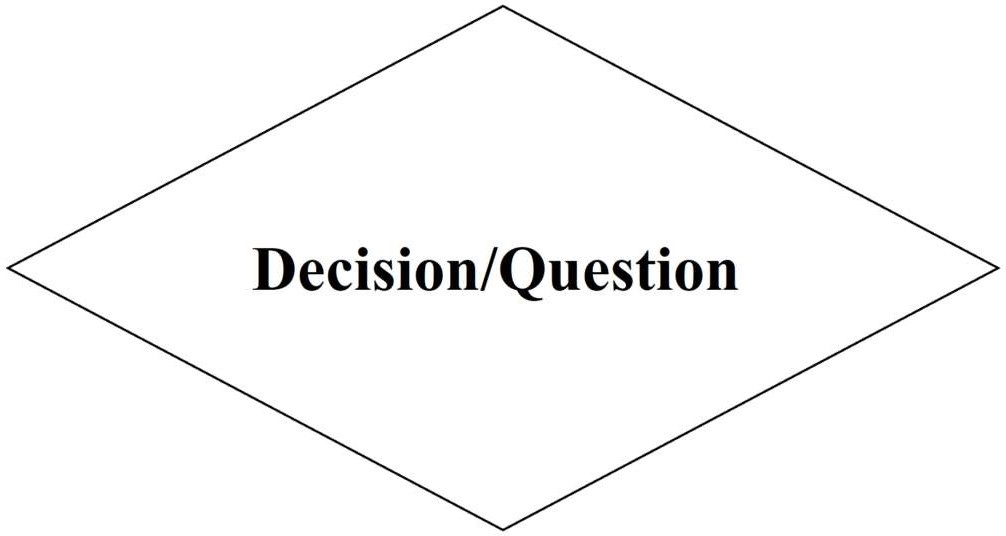

किसी फ़्लो चार्ट मे इस प्रकार की डायमंड आकृति का प्रयोग डीसीजन या प्रश्न के लिए होता है।
किसी फ़्लो चार्ट मे एक स्टेप को दूसरे स्टेप के साथ कनेक्ट करने के लिए एरो का प्रयोग किया जाता है।

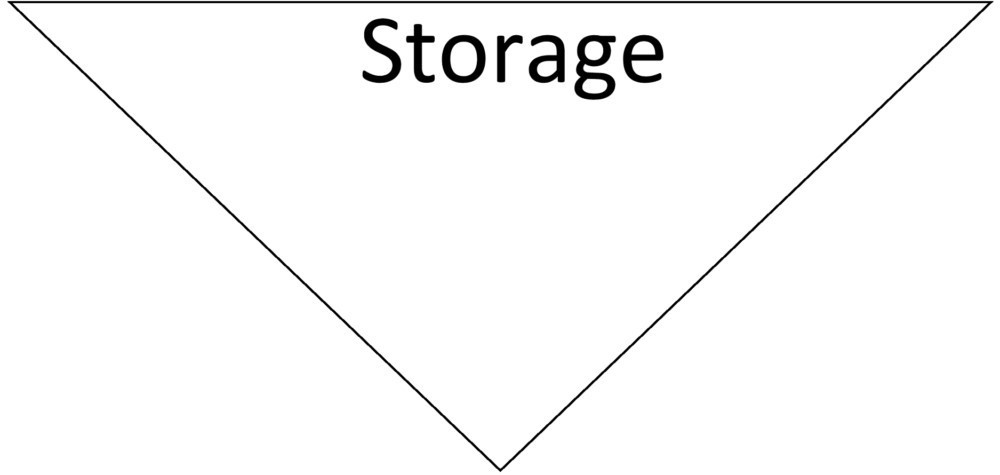

किसी फ़्लो चार्ट मे इस प्रकार की आकृति का प्रयोग प्रोसेस मे स्टॉरिज (Storage) को दिखाने के लिए किया जाता है।

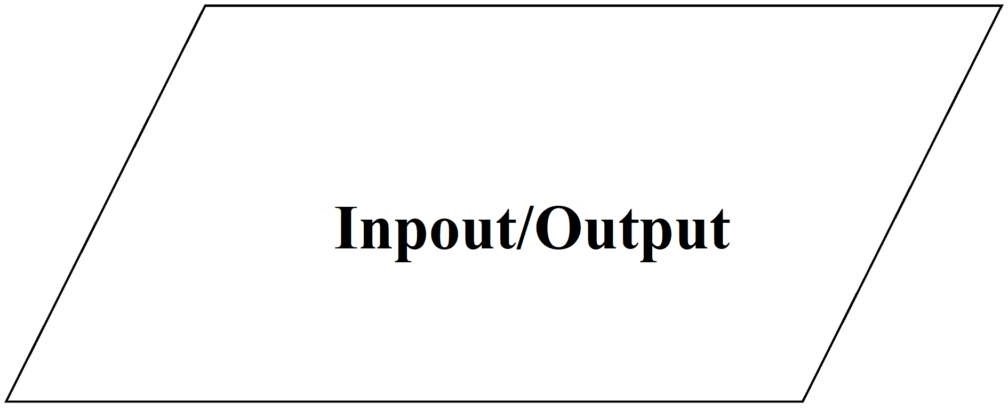

किसी फ़्लो चार्ट मे इस प्रकार की आकृति का प्रयोग मटेरियल या सूचना के इनपुट/आउट्पुट को दिखाती है।

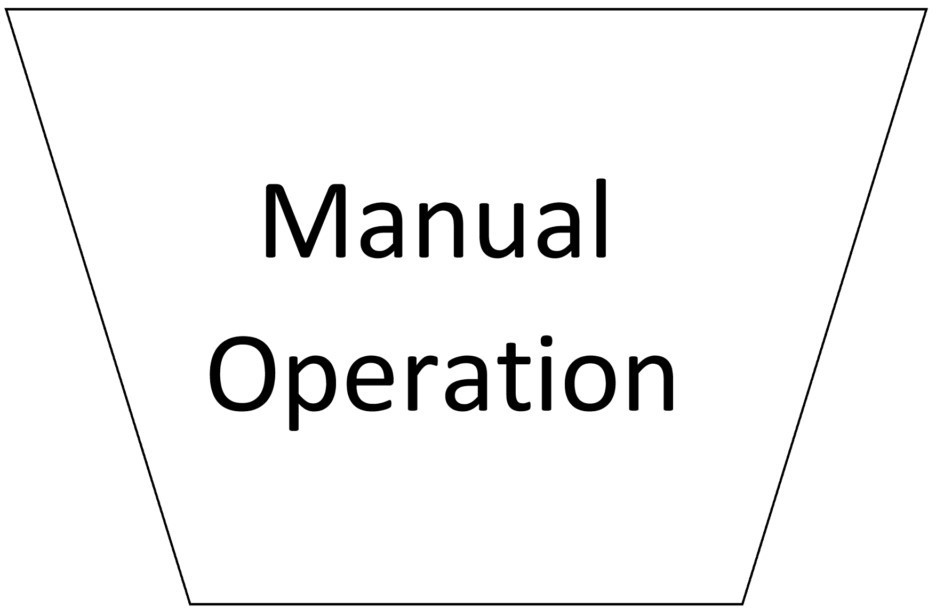

किसी फ़्लो चार्ट मे इस प्रकार का सिम्बल प्रोसेस मे मैनुअल ऑपरेशन को दर्शाने के लिए किया जाता है।

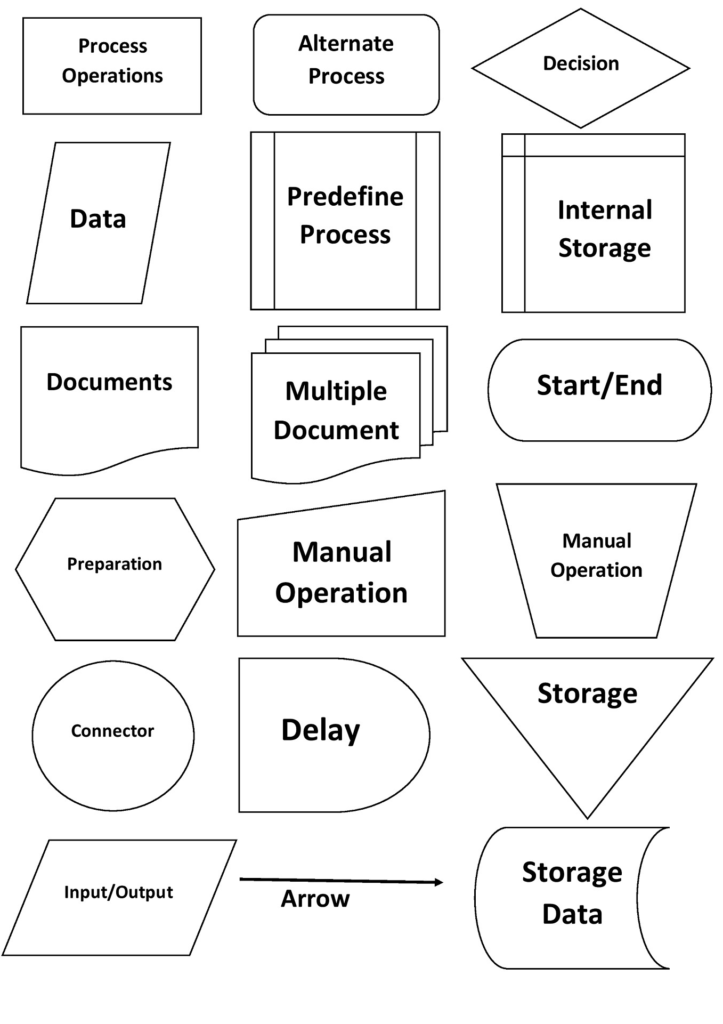

सभी प्रकार के फलोव चार्ट के सिंबल्स…….
How to Make Flow Chart in MS Word?
1.सबसे पहले आपको अपने कंप्युटर मे MS Word ओपन करना होगा और न्यू फ़ाइल ओपन करनी होगी।
2.अब आपको फ़्लो चार्ट बनाने के लिए Insert मे फिर Shapes मे जाना होगा जिसमे आपको Flow Chart का सेक्शन मिल जाएगा। वहाँ से आप जरूरत और मानक के अनुसार आकृति ले कर फ़्लो चार्ट बना सकते है।
यह भी पढ़ें ……..
Scatter Diagram in Hindi | 7 QC Tools | PDF
7 QC Tools In Hindi? | 7 Quality Control Tools in Hindi | PDF
What is the Purpose of Flow Chart in Hindi? | Flow Chart बनाने के उद्देश्य क्या है?
- किसी भी प्रोसेस को मापने या सुधारने की प्रक्रिया का योजनाबदध आरेखण मिल जाता है।
- किसी प्रोसेस की संभावित कमजोरी का visualize व्यू रूप मे मिल जाती है।
- किसी प्रोसेस का पिक्चर्स के रूप मे व्यू मिल जाता है।
Benefits of Flow Chart in Hindi? | Flow Diagram के लाभ क्या है?
- किसी प्रोसेस के Improvements को समझने मे आसानी होती है।
- पूरे प्रोसेस को समझने मे आसानी होती है।
- फ़्लो चार्ट की सहायता से कंपनी और शॉप फ्लोर दोनों मिलकर साथ कार्य करते है।
- फ़्लो चार्ट actual प्रोसेस का अरिजनल व्यू देता है।
- Flow Chart की सहायता से आप साइकिल टाइम को भी काम कर सकते है।
यह भी पढ़ें ……..
Poka Yoke in Hindi PDF | Error Proofing | Mistake Proofing in Hindi
3G in Hindi? | Gemba Gembutsu Genjitsu in Hindi
How to Design Flow Chart? | Flow Chart कैसे डिजाइन करें?
- किसी भी फ़्लो चार्ट का कोई एक Start पॉइंट और End पॉइंट होता है। जैसे कोई प्रोसेस शुरू और खत्म होता है।
- किसी भी फ़्लो चार्ट मे जो भी सिंबल्स प्रयोग किए जाते है वह सभी मानक संबोल होते है ऐसे ही कोई भी सिंबल्स प्रयोग नहीं किया जाता है और सभी सिंबल्स को एरो के दवारा जोड़ा जाता है।
- फ़्लो चार्ट मे अलग-अलग प्रक्रियाओ को दिखाने के लिए अलग-अलग सिंबल्स का प्रयोग किया जाता है।
Advantage & Disadvantage of Flow Chart | Flow Chart के लाभ और हािन
| Advantage | disadvantage |
|
Flow Chart की मदद से बहुत सारी प्रक्रियाओ को स्टेप बाई स्टेप आसानी से समझ सकते है।
| किसी प्रोसेस के ज्यादा बड़े होने से फ़्लो चार्ट बनाने मे मुश्किल होती है। |
| फ़्लो चार्ट के लिए पूर्व निर्धारित सिंबल्स की वजह से फ़्लो चार्ट को समझने मे कोई समस्या नहीं होती है।
| फ़्लो चार्ट मे कोई चेंज करना हो तो, फ़्लो चार्ट को पुनः तैयार करना पड़ता है।
|
| फ़्लो चार्ट की सहायता से किसी को भी प्रोसेस को समझाने मे आसानी होती है।
| अगर फ़्लो चार्ट बड़ा है तो फ़्लो चार्ट को समझना कठिन होता है।
|
| फ़्लो चार्ट से हम दो प्रक्रियाओ के अंतर को समझ पाते है।
| फ़्लो चार्ट के सिंबल्स को कागज पर बनाना थोड़ा कठिन होता है।
|
यह भी पढ़ें…..
Root Cause Analysis (RCA) क्या है? | RCA Process, Tools, Methods, Examples in Hindi
What is 3R (Reduce, Reuse, Recycle) in Hindi? | 3R Concept in Manufacturing with Examples
Process Flow Chart Conclusion
Process Flow Chart किसी भी प्रक्रिया को समझने और उसका विश्लेषण करने का एक प्रभावी माध्यम है। यह प्रत्येक चरण को क्रमवार दिखाता है, जिससे की कार्य करने का सही तरीका आसानी से समझ में आता है। इसकी सहायता से प्रक्रिया में उपस्थित अनावश्यक गतिविधियों, रुकावटों और सुधार की संभावनाओं की पहचान करना आसान हो जाता है।
7 QC Tools में इसका विशेष महत्व इसलिए है क्योंकि किसी भी गुणवत्ता सुधार (Quality Improvement) की शुरुआत प्रक्रिया को सही ढंग से समझने से होती है। जब पूरी प्रक्रिया स्पष्ट रूप से दिखाई देती है, तब समस्याओं का मूल कारण खोजने और उन्हें दूर करने के लिए सही निर्णय लेना आसान हो जाता है।
अंततः, Process Flow Chart केवल एक डायग्राम नहीं है, बल्कि यह प्रक्रिया को अधिक व्यवस्थित, सरल और प्रभावी बनाने का एक महत्वपूर्ण प्रबंधन उपकरण है। इसका नियमित उपयोग किसी भी संगठन में गुणवत्ता, उत्पादकता और कार्यक्षमता को बेहतर बनाने में महत्वपूर्ण योगदान देता है।
यह भी पढ़ें ……..
Scatter Diagram in Hindi | 7 QC Tools | PDF
3G in Hindi? | Gemba Gembutsu Genjitsu in Hindi
What is Lean Manufacturing in Hindi | Lean Manufacturing Tools in Hindi
Flow Chart के FAQs कौन से है?
Flow Chart क्या है?
Flow Chart एक ग्राफिकल डायग्राम होता है जो किसी प्रक्रिया, सिस्टम या कार्य के प्रत्येक चरण को Symbols और Arrows की सहायता से क्रमवार दर्शाता है। इससे पूरी प्रक्रिया को आसानी से समझा और विश्लेषण किया जा सकता है।
Flow Chart का उपयोग क्यों किया जाता है?
Flow Chart का उपयोग किसी प्रक्रिया को स्पष्ट रूप से समझने, त्रुटियों की पहचान करने, कर्मचारियों को प्रशिक्षण देने, प्रक्रिया का दस्तावेज़ तैयार करने और Process Improvement के लिए किया जाता है।
Flow Chart में कौन-कौन से Symbols उपयोग किए जाते हैं?
Flow Chart में मुख्य रूप से Start/End (Oval), Process (Rectangle), Decision (Diamond), Input/Output (Parallelogram), Connector (Circle) और Flow Line (Arrow) जैसे Symbols का उपयोग किया जाता है।
Flow Chart के कितने प्रकार होते हैं?
Flow Chart के कई प्रकार होते हैं, जैसे Process Flow Chart, Workflow Chart, Data Flow Diagram (DFD), Swimlane Flow Chart, Document Flow Chart और System Flow Chart।
Flow Chart बनाने के लिए कौन-कौन से Software उपयोग किए जाते हैं?
Flow Chart बनाने के लिए MS Word, Microsoft Visio, Draw.io (diagrams.net), Lucid chart, EdrawMax, Microsoft PowerPoint, Canva और Google Drawings जैसे Software का उपयोग किया जाता है।
क्या Flow Chart 7 QC Tools का हिस्सा है?
Flow Chart का उपयोग Quality Management और Process Improvement में व्यापक रूप से किया जाता है। हालांकि, पारंपरिक 7 QC Tools में इसे शामिल नहीं किया जाता, लेकिन प्रक्रिया को समझने और सुधारने के लिए यह एक महत्वपूर्ण टूल माना जाता है।
Manufacturing में Flow Chart का क्या उपयोग है?
Manufacturing में Flow Chart का उपयोग Production Process, Material Flow, Inspection Points, Rework Process और Quality Control को स्पष्ट रूप से प्रदर्शित करने के लिए किया जाता है।
Flow Chart और Process Flow Chart में क्या अंतर है?
Flow Chart किसी भी प्रकार की प्रक्रिया को दर्शा सकता है, जबकि Process Flow Chart विशेष रूप से किसी उत्पादन, व्यवसाय या औद्योगिक प्रक्रिया के क्रम को दिखाने के लिए बनाया जाता है।
क्या Flow Chart Interview में पूछा जाता है?
हाँ, Quality, Production, Manufacturing, Process Engineering और Six Sigma से जुड़े इंटरव्यू में Flow Chart की परिभाषा, Symbols, Types और उपयोग से संबंधित प्रश्न अक्सर पूछे जाते हैं।
शुरुआती लोग Flow Chart कैसे बनाना सीख सकते हैं?
शुरुआती लोग पहले Flow Chart के Symbols को समझें, फिर किसी सरल प्रक्रिया का Flow Chart बनाकर अभ्यास करें। इसके बाद Draw.io, Lucidchart या Microsoft Visio जैसे टूल्स की सहायता से Professional Flow Chart तैयार किया जा सकता है।
Flow Chart के Interview Question & Answers कौन से है?
Flow Chart से जुड़े महत्वपूर्ण Interview Questions & Answers
1. Flow Chart क्या है?
उत्तर: Flow Chart एक ग्राफिकल डायग्राम है जो किसी प्रक्रिया (Process) के सभी चरणों को Symbols और Arrows की सहायता से क्रमवार दर्शाता है। इसका उपयोग प्रक्रिया को समझने, विश्लेषण करने और सुधारने के लिए किया जाता है।
2. Flow Chart का मुख्य उद्देश्य क्या है?
उत्तर: Flow Chart का मुख्य उद्देश्य किसी प्रक्रिया को सरल, स्पष्ट और दृश्य (Visual) रूप में प्रस्तुत करना है ताकि उसे आसानी से समझा जा सके और उसमें सुधार किया जा सके।
3. Flow Chart में सबसे अधिक उपयोग होने वाले Symbols कौन-कौन से हैं?
उत्तर: मुख्य Symbols हैं:
- Oval – Start/End
- Rectangle – Process
- Diamond – Decision
- Parallelogram – Input/Output
- Arrow – Flow Direction
- Circle – Connector
4. Flow Chart और Process Flow Chart में क्या अंतर है?
उत्तर: Flow Chart किसी भी प्रकार की प्रक्रिया को दर्शा सकता है, जबकि Process Flow Chart विशेष रूप से Manufacturing, Production या Business Process के चरणों को दिखाने के लिए बनाया जाता है।
5. Manufacturing में Flow Chart का उपयोग क्यों किया जाता है?
उत्तर: Manufacturing में Flow Chart का उपयोग Production Process, Material Flow, Inspection Points, Rework Process और Quality Control को स्पष्ट रूप से दिखाने तथा Process Improvement के लिए किया जाता है।
6. Flow Chart बनाने के क्या-क्या फायदे हैं?
उत्तर: इससे प्रक्रिया को समझना आसान होता है, त्रुटियों की पहचान होती है, कर्मचारियों को प्रशिक्षण देने में सुविधा मिलती है, संचार बेहतर होता है और Process Improvement में मदद मिलती है।
7. Flow Chart बनाने का पहला चरण क्या होता है?
उत्तर: सबसे पहले प्रक्रिया का उद्देश्य निर्धारित किया जाता है, फिर Start Point तय करके सभी चरणों को सही क्रम में लिखकर उचित Symbols की सहायता से Flow Chart तैयार किया जाता है।
8. Decision Symbol का उपयोग कब किया जाता है?
उत्तर: जब किसी प्रक्रिया में “हाँ/नहीं (Yes/No)” या किसी विकल्प के आधार पर अगला चरण तय करना होता है, तब Diamond (Decision Symbol) का उपयोग किया जाता है।
9. Flow Chart किन क्षेत्रों में उपयोग किया जाता है?
उत्तर: Manufacturing, Quality Control, Production, Healthcare, Banking, Education, Information Technology (IT), Logistics, Business Process Management और Software Development सहित कई क्षेत्रों में Flow Chart का उपयोग किया जाता है।
10. क्या Flow Chart Six Sigma और Lean Manufacturing में उपयोग किया जाता है?
उत्तर: हाँ, Six Sigma और Lean Manufacturing में Flow Chart का उपयोग Process Mapping, Waste की पहचान, Root Cause Analysis और Process Improvement के लिए व्यापक रूप से किया जाता है।
