What is Scatter Diagram in Hindi? QUICK SUMMARY
Scatter Diagram (स्कैटर डायग्राम) एक गुणवत्ता नियंत्रण (Quality Control) और सांख्यिकीय विश्लेषण (Statistical Analysis) का ग्राफ है, जिसका उपयोग दो चर (Variables) के बीच संबंध (Correlation) को समझने के लिए किया जाता है। इसका उद्देश्य यह पहचानना है कि एक Variable में बदलाव होने पर दूसरे Variable पर कितना प्रभाव पड़ता है। इसका उपयोग Manufacturing, Six Sigma, Research, Healthcare और Data Analysis में व्यापक रूप से किया जाता है।
एक नज़र में (Scatter Diagram Summary)
| विषय | जानकारी |
|---|---|
| हिंदी नाम | स्कैटर डायग्राम / बिंदु आरेख |
| अंग्रेज़ी नाम | Scatter Diagram |
| उद्देश्य | दो Variables के बीच संबंध (Correlation) पहचानना |
| श्रेणी | 7 QC Tools |
| मुख्य उपयोग | Root Cause Analysis, Process Improvement |
| ग्राफ प्रकार | X-Y Scatter Plot |
| परिणाम | Positive, Negative या No Correlation |
मुख्य बिंदु (Key Highlights)
- Scatter Diagram दो Variables के बीच संबंध दिखाता है।
- यह Correlation की दिशा और ताकत समझने में मदद करता है।
- इसे 7 QC Tools में शामिल किया जाता है।
- Root Cause Analysis (RCA) और Six Sigma Projects में इसका महत्वपूर्ण उपयोग होता है।
- डेटा जितना अधिक होगा, विश्लेषण उतना विश्वसनीय होगा।
- यह कारण (Cause) और परिणाम (Effect) के संभावित संबंध की पहचान करने में सहायता करता है।
Scatter Diagram कहाँ उपयोग किया जाता है?
| क्षेत्र | उपयोग |
|---|---|
| Manufacturing | Process Variation Analysis |
| Quality Control | Defect Cause Analysis |
| Six Sigma | Data-Based Decision Making |
| Healthcare | Treatment vs Recovery Analysis |
| Sales | Advertising vs Sales |
| Education | Study Hours vs Marks |
| Research | Variable Relationship Analysis |
Scatter Diagram के Correlation के प्रकार
| प्रकार | अर्थ | उदाहरण |
|---|---|---|
| Positive Correlation (+) | X बढ़े तो Y भी बढ़े | अध्ययन समय ↑ → अंक ↑ |
| Negative Correlation (-) | X बढ़े तो Y घटे | मशीन स्पीड ↑ → गुणवत्ता ↓ |
| No Correlation | कोई स्पष्ट संबंध नहीं | कर्मचारी आयु और उत्पादन दोष |
Scatter Diagram बनाने की चरणबद्ध प्रक्रिया
| चरण | विवरण |
|---|---|
| Step 1 | दो संबंधित Variables चुनें। |
| Step 2 | पर्याप्त डेटा एकत्र करें। |
| Step 3 | X और Y Axis निर्धारित करें। |
| Step 4 | प्रत्येक डेटा को Graph पर Plot करें। |
| Step 5 | Pattern और Correlation का विश्लेषण करें। |
| Step 6 | परिणाम के आधार पर निर्णय लें। |
वास्तविक उदाहरण (Real-Life Example)
उदाहरण: Study Hours बनाम Exam Marks
| Study Hours | Marks |
|---|---|
| 2 | 45 |
| 4 | 60 |
| 6 | 74 |
| 8 | 88 |
| 10 | 95 |
इस उदाहरण में जैसे-जैसे Study Hours बढ़ते हैं, वैसे-वैसे Marks भी बढ़ते हैं। इसलिए यह Positive Correlation का उदाहरण है।
Scatter Diagram के प्रमुख लाभ
| लाभ | विवरण |
|---|---|
| संबंध की पहचान | दो Variables के बीच Correlation स्पष्ट होता है। |
| Root Cause Analysis | संभावित कारणों की पहचान आसान होती है। |
| बेहतर निर्णय | Data-Based Decision Making में सहायता मिलती है। |
| Process Improvement | प्रक्रिया सुधार के अवसर मिलते हैं। |
| Quality Control | Process Variation का विश्लेषण आसान होता है। |
| Continuous Improvement | Lean और Six Sigma Projects को समर्थन मिलता है। |
Scatter Diagram vs Histogram vs Control Chart
| विशेषता | Scatter Diagram | Histogram | Control Chart |
|---|---|---|---|
| उद्देश्य | दो Variables का संबंध | Data Distribution | Process Stability |
| डेटा प्रकार | X-Y Variables | Frequency Data | Time-Based Data |
| मुख्य परिणाम | Correlation | Distribution Pattern | Process Control |
| उपयोग | RCA, Correlation Analysis | Variation Analysis | SPC Monitoring |

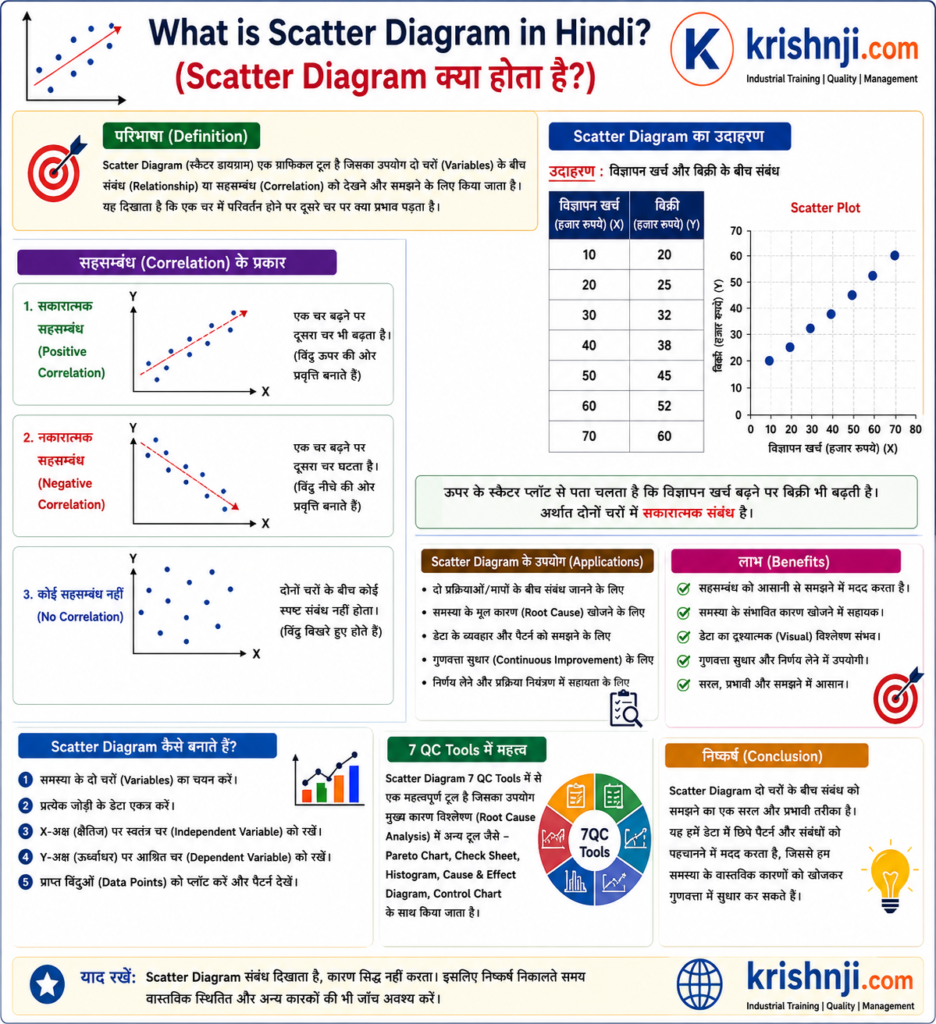

What is Scatter Diagram in Hindi? (स्कैटर डायग्राम क्या है?)
Scatter Diagram (स्कैटर डायग्राम) एक सांख्यिकीय गुणवत्ता नियंत्रण (Statistical Quality Control) का ग्राफिकल टूल है, जिसका उपयोग दो Variables (चर) के बीच संबंध (Relationship) या Correlation (सहसंबंध) का विश्लेषण करने के लिए किया जाता है। इसमें प्रत्येक डेटा को X-Y अक्ष (Axis) पर एक बिंदु (Dot) के रूप में प्रदर्शित किया जाता है, जिससे यह आसानी से समझा जा सकता है कि एक Variable में परिवर्तन होने पर दूसरे Variable पर क्या प्रभाव पड़ता है।
यदि दोनों Variables एक साथ बढ़ते हैं, तो Positive Correlation दिखाई देता है। यदि एक बढ़ने पर दूसरा घटता है, तो Negative Correlation होता है। वहीं यदि दोनों के बीच कोई स्पष्ट पैटर्न नहीं बनता, तो इसे No Correlation कहा जाता है।
Scatter Diagram को 7 QC Tools (Seven Quality Control Tools) में शामिल किया गया है और इसका व्यापक उपयोग Manufacturing, Quality Control, Root Cause Analysis (RCA), Six Sigma, Lean Manufacturing, Healthcare, Research तथा Data Analysis में किया जाता है। यह किसी समस्या के संभावित कारणों की पहचान करने, प्रक्रिया में सुधार (Process Improvement) करने और डेटा-आधारित निर्णय (Data-Driven Decision Making) लेने में महत्वपूर्ण भूमिका निभाता है।
Scatter Diagram मे किसी व्यक्ति की आमदनी और उसके खर्चों के बीच सह-संबंध को बताता है की किस तरह आमदनी बढ़ने के साथ खर्च भी बढ़ रहे है। मतलब की किसी व्यक्ति के खर्च उसकी आमदनी पर निर्भर है तो यहाँ पर Independent चर (Variable) Income या आमदनी हुई और Dependent चर खर्च हुए। यह स्कैटर डाइग्राम पाज़िटिव सह-संबंध को दिखा रहा है क्योंकि आमदनी ज्यादा होने पर खर्च भी बढ़ रहे है।
यह भी पढ़ें…….
Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi
7 QC Tools In Hindi? | 7 Quality Control Tools in Hindi | PDF
What is Histogram in Hindi? | 7 QC Tools | PDF
3K Japanese Concept in Hindi | 3K in Manufacturing in Hindi
Types of Variables in Scatter Diagram in Hindi | स्कैटर डाइग्राम मे चर कितने प्रकार के होते है?
- Independent Variable:- इसे X-Axis से दिखाया जाता है और जैसे की नाम से पता चलता है यह दूसरे चर पर निर्भर नहीं होता है।
- Dependent Variable:- इसे Y-Axis से दिखाया जाता है यह Independent चर पर निर्भर होता है।
Type of Correlation is in Scatter Diagram? | स्कैटर डाइग्राम मे Correlation कितने प्रकार के होते है?

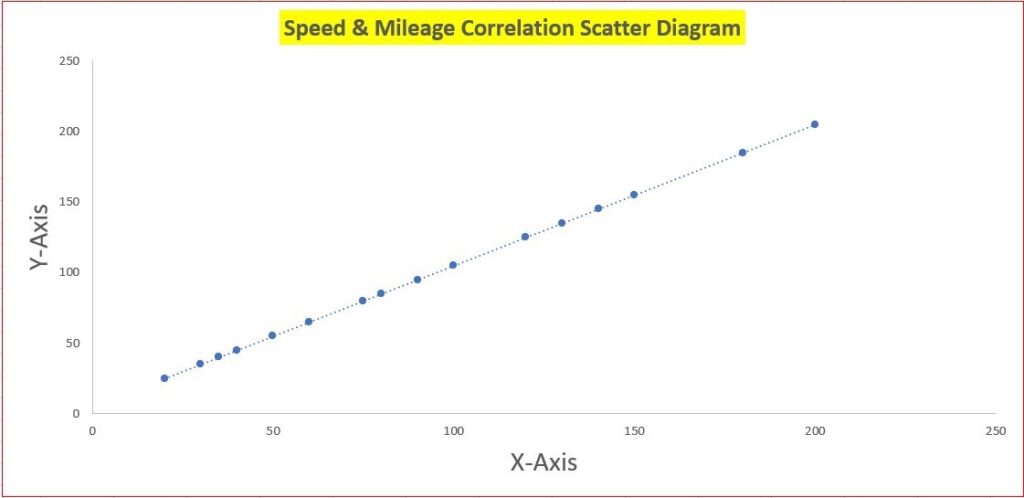

- Perfect Positive Correlation:- Scatter Diagram मे इस प्रकार के Correlation मे Independent Variable के बढ़ने के साथ Dependent Variable भी बढ़ता है। मतलब की X-Axis के बढ़ने पर Y-Axis भी बढ़ता है। सरल शब्दों मे एक चर के बढ़ने से दूसरा चर भी बढ़त हो।

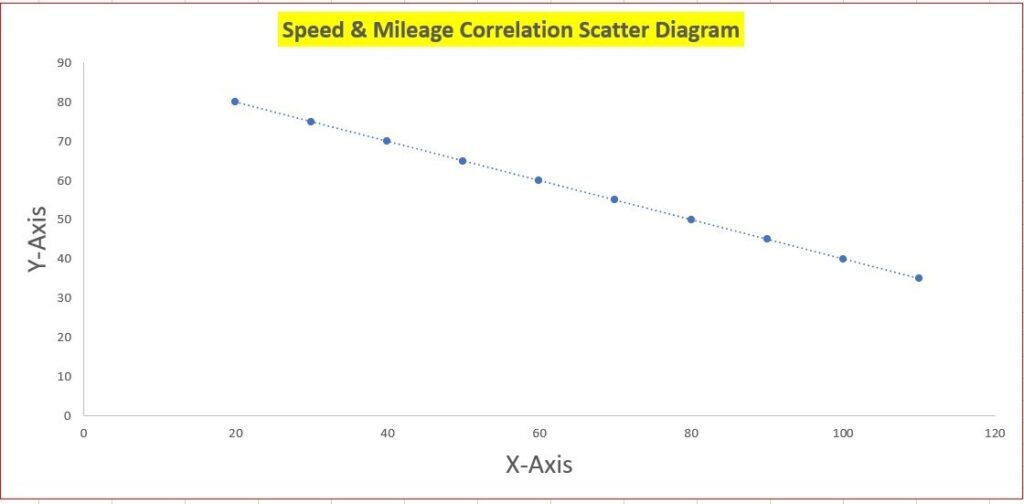

2.Perfect Negative Correlation:- Scatter Diagram मे इस प्रकार के Correlation मे Independent Variable के घटने से Dependent Variable भी घट रहा हो या X Axis के घटने से Y-Axis भी घट रहा हो तो Perfect Negative Correlation होता है।

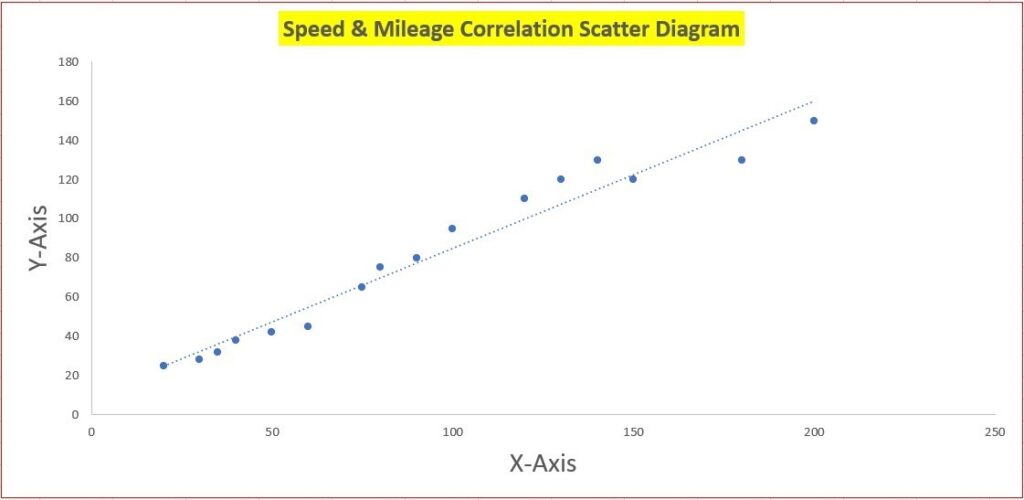

3.High Degree Positive Correlation:- Scatter Diagram मे इस प्रकार के Correlation मे स्कैटर पॉइंट्स सीधी या डाटा वैल्यू लाइन या सेंटर लाइन के आस-पास होते है। इसका मतलब है की Independent Variable की तुलना मे Dependent Variable नहीं बढ़ रहा है।
4.High Degree Negative Correlation:- Scatter Diagram मे इस प्रकार के Correlation मे स्कैटर पॉइंट्स या डाटा वैल्यू सीधी लाइन या सेंटर लाइन के आस-पास होते है। इसका मतलब है की Independent Variable की तुलना मे Dependent Variable नहीं घटाता है।

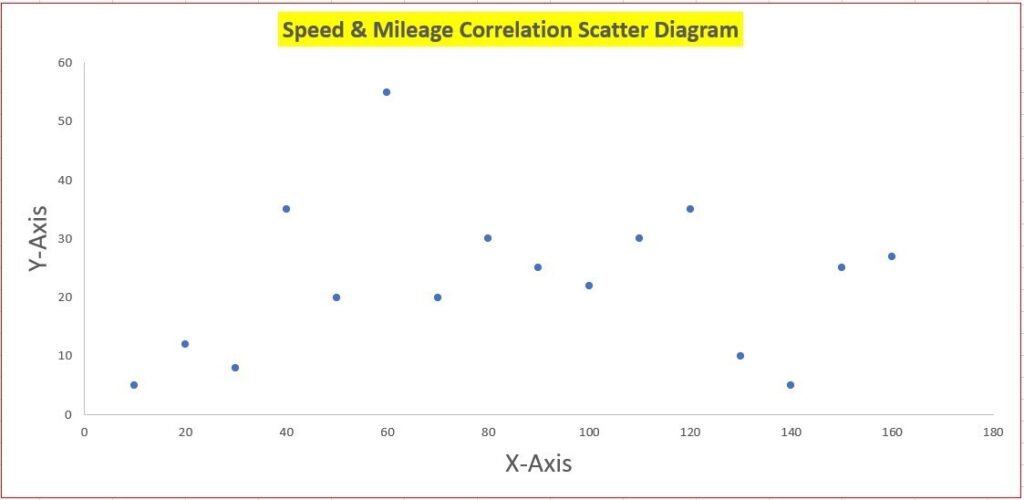

5.Zero Correlation:- Scatter Diagram मे इस प्रकार के Correlation मे डाटा वैल्यू पूरे स्कैटर चार्ट मे फैले हो तो इस प्रकार के Correlation को Zero Correlation कहते है।
यह भी पढ़ें…….
Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi
7 QC Tools In Hindi? | 7 Quality Control Tools in Hindi | PDF
What is Histogram in Hindi? | 7 QC Tools | PDF
3K Japanese Concept in Hindi | 3K in Manufacturing in Hindi
Scatter Diagram Excel में स्टेप बाइ स्टेप कैसे बनाएं?

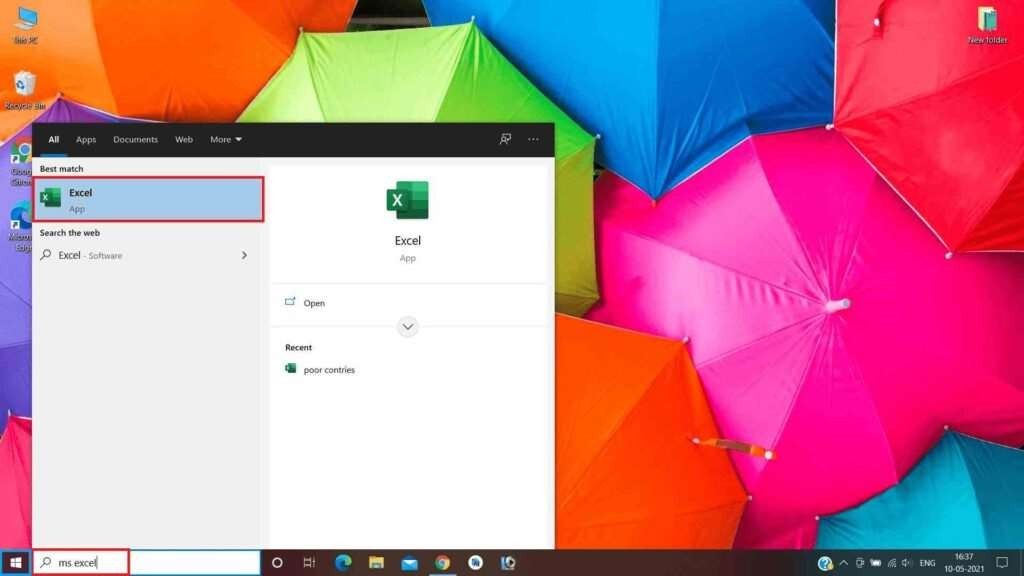

1.Scatter Diagram बनाने के लिए सबसे पहले अपने कंप्युटर मे MS Excel को कॉलें और न्यू शीट ओपन करें।

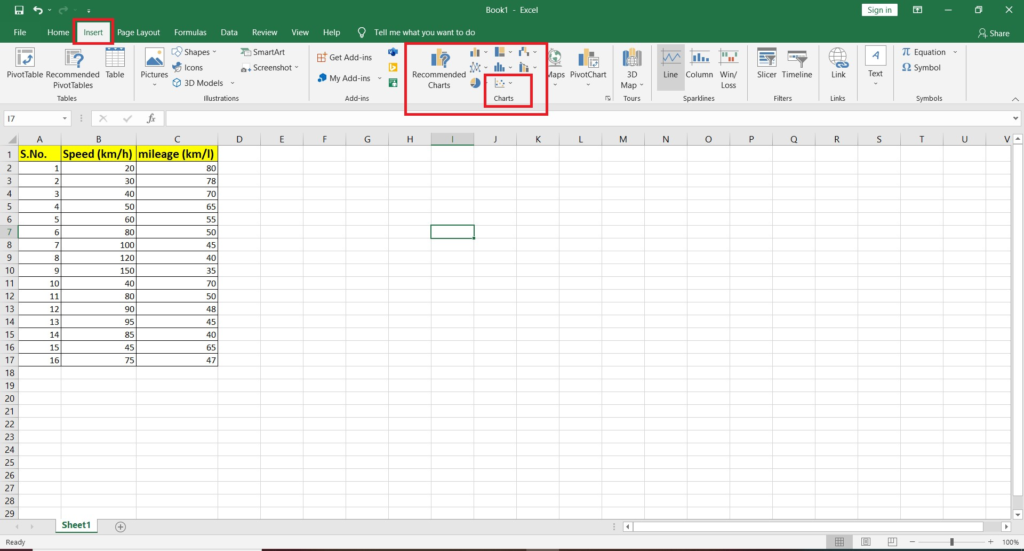

2.Scatter Chart दो चरों या Variables के बीच Correlation को दिखाता है तो स्कैटर चार्ट बनाने के लिए दोनों चरो के डाटा को Excel शीट मे लिख लेंगे और Insert के सेक्शन मे कर चित्र के अनुसार स्कैटर चार्ट सिलेक्ट करेंगे।

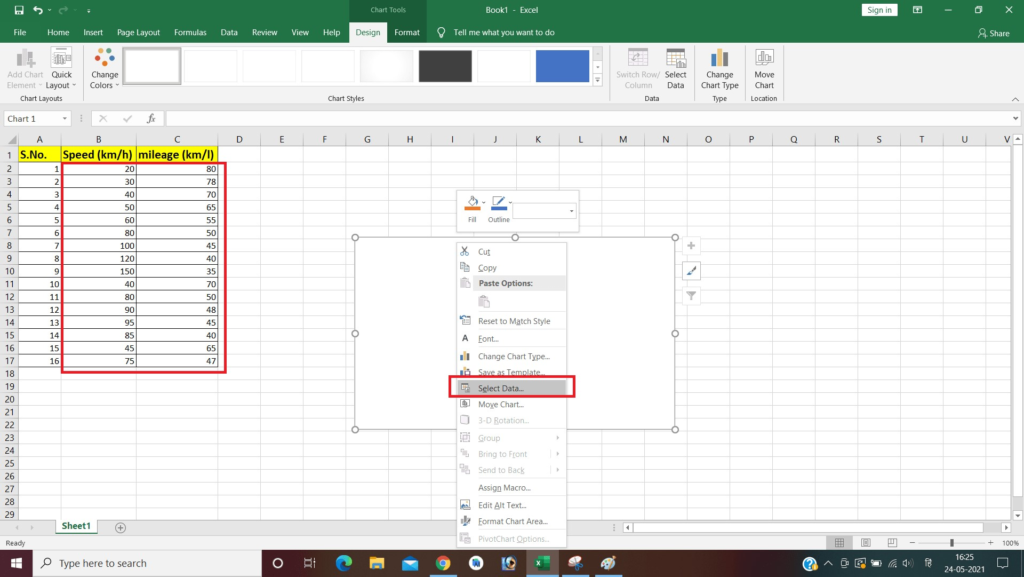

3.स्कैटर चार्ट ओपन करने के बाद चार्ट के सेंटर मे राइट क्लिक करें और Select Data पर क्लिक करें और डाटा को सिलेक्ट करें।

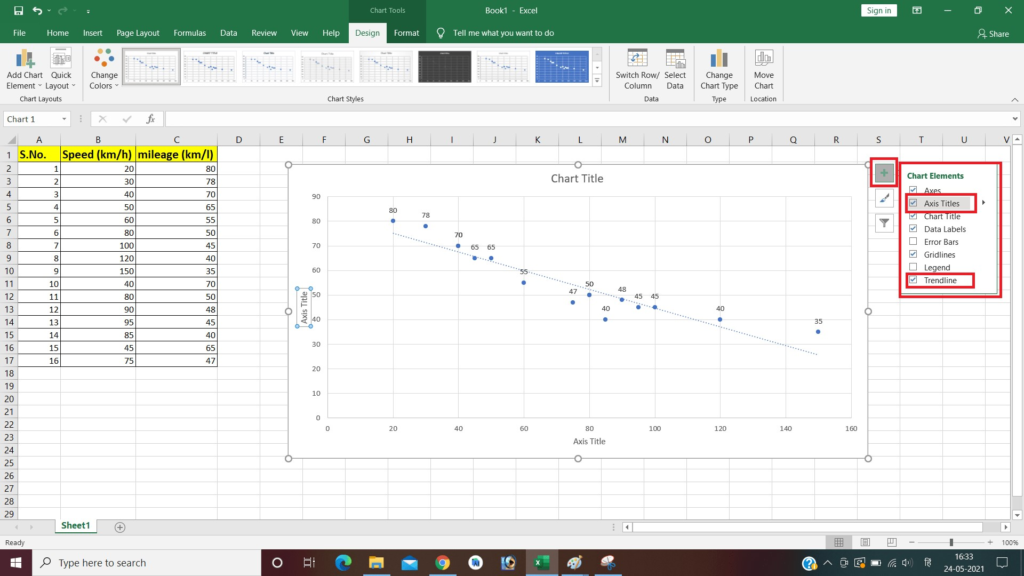

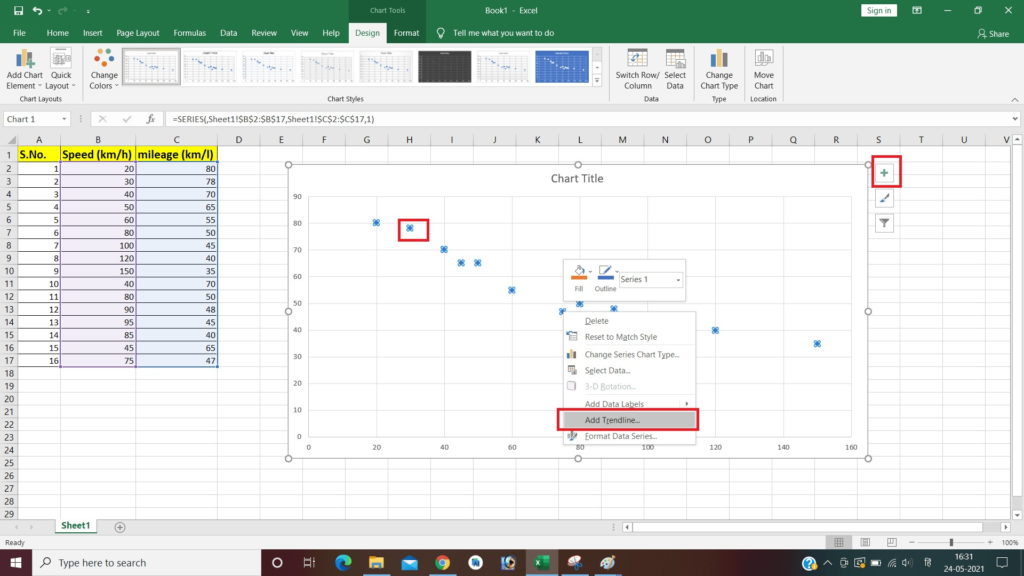

4.स्कैटर चार्ट मे डाटा पॉइंट्स को सिलेक्ट करने के बाद राइट क्लिक करें और Add Trendline सिलेक्ट करें। या चित्र मे दिखाए गए + के निशान पर क्लिक करें।

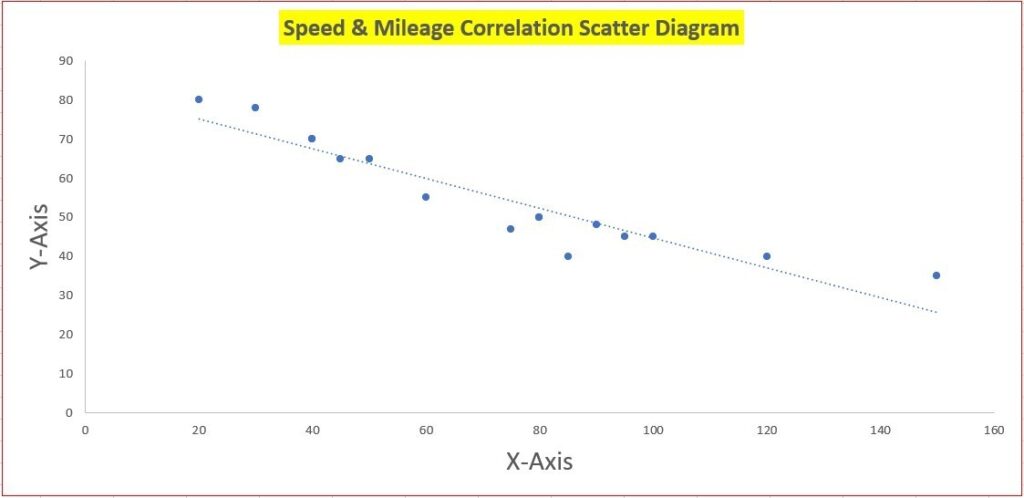

5.स्कैटर डाइग्राम मे Axis Title जोड़े और उनके नाम दें। चित्र मे दिखाया गया Scatter Diagram, High Degree Negative Correlation है।
Advantage of Scatter Diagram | स्कैटर डाइग्राम के लाभ
- यह दो Variables के बीच Correlation को दिखाता है।
- Correlation को Visualize कर सकते है।
Disadvantage of Scatter Diagram | स्कैटर डाइग्राम की हानियाँ
- डाटा का सही मात्रा मे होना चाहिए।
- दो Variables का होना आवशयक है।
यह भी पढ़ें…….
Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi
7 QC Tools In Hindi? | 7 Quality Control Tools in Hindi | PDF
What is Histogram in Hindi? | 7 QC Tools | PDF
3K Japanese Concept in Hindi | 3K in Manufacturing in Hindi
FAQs
Scatter Diagram क्या है?
Scatter Diagram एक ग्राफिकल टूल है जिसका उपयोग दो Variables के बीच संबंध (Correlation) को समझने के लिए किया जाता है। इसे Scatter Plot भी कहा जाता है और यह 7 QC Tools में से एक महत्वपूर्ण टूल है।
Scatter Diagram का उपयोग क्यों किया जाता है?
Scatter Diagram का उपयोग यह पता लगाने के लिए किया जाता है कि दो Variables के बीच Positive, Negative या कोई Correlation है या नहीं। इससे डेटा का विश्लेषण करना और सही निर्णय लेना आसान हो जाता है।
Scatter Diagram में कौन-कौन से Components होते हैं?
Scatter Diagram में मुख्य रूप से X-Axis (स्वतंत्र Variable), Y-Axis (निर्भर Variable) और Data Points होते हैं। प्रत्येक Data Point दोनों Variables के बीच संबंध को दर्शाता है।
Scatter Diagram के कितने प्रकार के Correlation होते हैं?
Scatter Diagram में मुख्य रूप से Positive Correlation, Negative Correlation, No Correlation, Strong Correlation और Weak Correlation देखने को मिलते हैं।
Scatter Diagram कैसे बनाया जाता है?
Scatter Diagram बनाने के लिए पहले दोनों Variables का डेटा एकत्र किया जाता है। इसके बाद X-Axis और Y-Axis निर्धारित करके सभी Data Points को Graph पर Plot किया जाता है और उनके Pattern का विश्लेषण किया जाता है।
Manufacturing में Scatter Diagram का क्या उपयोग है?
Manufacturing में Scatter Diagram का उपयोग Process Parameters और Quality Characteristics के बीच संबंध जानने, Defects के कारणों की पहचान करने तथा Process Improvement के लिए किया जाता है।
Scatter Diagram के क्या फायदे हैं?
Scatter Diagram दो Variables के बीच संबंध को आसानी से समझने में मदद करता है, Root Cause Analysis को आसान बनाता है, डेटा आधारित निर्णय लेने में सहायता करता है और Process Improvement में महत्वपूर्ण भूमिका निभाता है।
Scatter Diagram की क्या सीमाएँ हैं?
Scatter Diagram केवल Variables के बीच संबंध दिखाता है, यह यह सिद्ध नहीं करता कि एक Variable दूसरे का कारण है। सही परिणाम के लिए पर्याप्त और सटीक डेटा होना आवश्यक है।
क्या Scatter Diagram 7 QC Tools का हिस्सा है?
हाँ, Scatter Diagram पारंपरिक 7 QC Tools में शामिल एक महत्वपूर्ण Quality Control Tool है। इसका उपयोग गुणवत्ता सुधार, डेटा विश्लेषण और Process Monitoring के लिए किया जाता है।
क्या Scatter Diagram Interview में पूछा जाता है?
हाँ, Quality Engineer, Production Engineer, Process Engineer, QA/QC Engineer तथा Six Sigma से संबंधित इंटरव्यू में Scatter Diagram की परिभाषा, Correlation के प्रकार, उपयोग और Practical Examples से जुड़े प्रश्न अक्सर पूछे जाते हैं।
Scatter Diagram के Interview Question & Answer कौन से है?
Scatter Diagram के महत्वपूर्ण Interview Questions & Answers
1. Scatter Diagram क्या है?
उत्तर: Scatter Diagram एक ग्राफिकल टूल है जो दो Variables के बीच संबंध (Correlation) को दर्शाता है। इसे Scatter Plot भी कहा जाता है और यह 7 QC Tools में से एक महत्वपूर्ण टूल है।
2. Scatter Diagram का मुख्य उद्देश्य क्या है?
उत्तर: इसका मुख्य उद्देश्य दो Variables के बीच संबंध की दिशा और मजबूती (Strength) को पहचानना है, ताकि डेटा का सही विश्लेषण और निर्णय लिया जा सके।
3. Scatter Diagram में कौन-कौन से Components होते हैं?
उत्तर: Scatter Diagram में X-Axis (Independent Variable), Y-Axis (Dependent Variable) और Data Points होते हैं। प्रत्येक Data Point दोनों Variables के बीच संबंध को दर्शाता है।
4. Scatter Diagram में कितने प्रकार के Correlation होते हैं?
उत्तर: मुख्य रूप से पाँच प्रकार के Correlation होते हैं:
- Positive Correlation
- Negative Correlation
- No Correlation
- Strong Correlation
- Weak Correlation
5. Scatter Diagram और Histogram में क्या अंतर है?
उत्तर: Scatter Diagram दो Variables के बीच संबंध को दर्शाता है, जबकि Histogram किसी एक Variable के डेटा के वितरण (Distribution) को प्रदर्शित करता है।
6. Manufacturing में Scatter Diagram का उपयोग क्यों किया जाता है?
उत्तर: Manufacturing में इसका उपयोग Process Parameters और Quality Characteristics के बीच संबंध समझने, Defects के संभावित कारणों की पहचान करने तथा Process Improvement के लिए किया जाता है।
7. Scatter Diagram बनाने के लिए कौन-कौन से Steps अपनाए जाते हैं?
उत्तर: पहले दोनों Variables का डेटा एकत्र किया जाता है, फिर X-Axis और Y-Axis निर्धारित की जाती हैं। इसके बाद सभी Data Points को Graph पर Plot करके उनके Pattern का विश्लेषण किया जाता है।
8. क्या Scatter Diagram से Cause and Effect सिद्ध किया जा सकता है?
उत्तर: नहीं। Scatter Diagram केवल दो Variables के बीच संबंध (Correlation) दिखाता है। यह यह सिद्ध नहीं करता कि एक Variable दूसरे का कारण (Causation) है।
9. Scatter Diagram के क्या फायदे हैं?
उत्तर: यह डेटा का Visual Analysis आसान बनाता है, Correlation की पहचान करने में मदद करता है, Root Cause Analysis को बेहतर बनाता है तथा Process Improvement और Quality Control में उपयोगी होता है।
10. क्या Scatter Diagram Six Sigma और 7 QC Tools में उपयोग किया जाता है?
उत्तर: हाँ, Scatter Diagram पारंपरिक 7 QC Tools में शामिल है और Six Sigma, Lean Manufacturing, Quality Control तथा Root Cause Analysis में व्यापक रूप से उपयोग किया जाता है।
Scatter Diagram की Free PDF Download करें।
