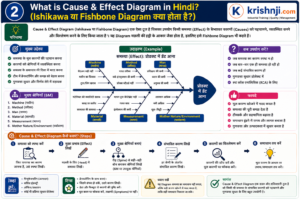

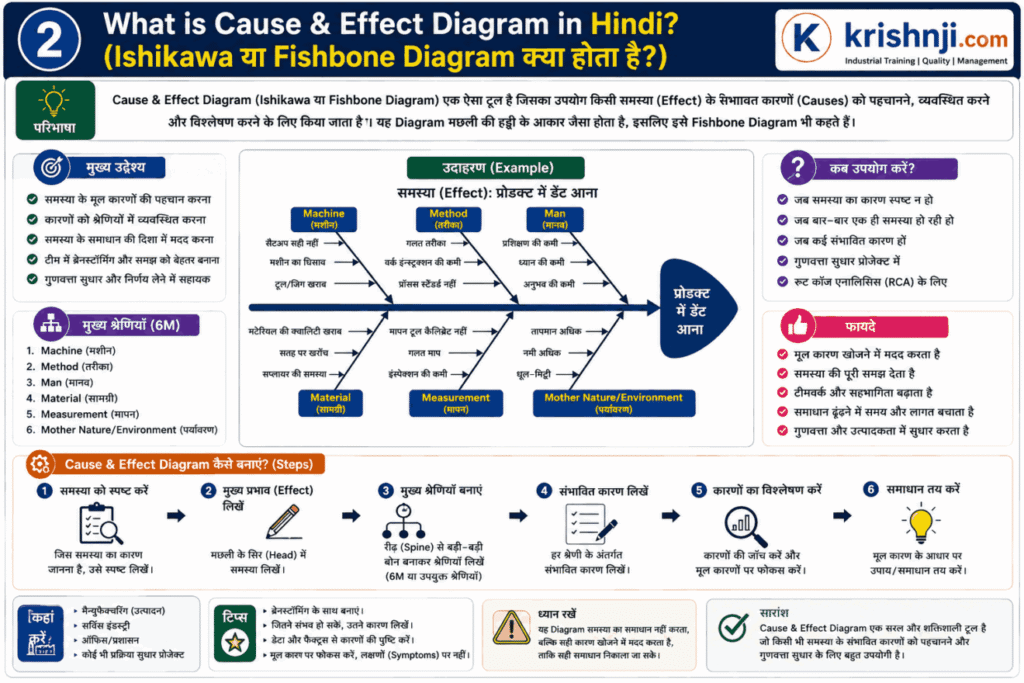

Fishbone या Ishikawa Diagram या Cause & Effect Diagram क्या होता है?

Fishbone Diagram एक Visual Quality Tool है, जिसका उपयोग किसी समस्या (Problem) के सभी संभावित कारणों (Possible Causes) की पहचान करने और उसके वास्तविक मूल कारण (Root Cause) तक पहुँचने के लिए किया जाता है। इसका आकार मछली (Fish) की हड्डियों जैसा दिखाई देता है, इसलिए इसे Fishbone Diagram कहा जाता है।

इस Diagram का विकास डॉ. काओरू इशिकावा (Kaoru Ishikawa) ने किया था, इसलिए इसे Ishikawa Diagram भी कहा जाता है। चूँकि यह किसी समस्या (Effect) और उसके संभावित कारणों (Causes) के बीच संबंध को दर्शाता है, इसलिए इसे Cause & Effect Diagram भी कहा जाता है।

Fishbone Diagram का उपयोग मुख्य रूप से Root Cause Analysis (RCA), Why-Why Analysis, Quality Control, Manufacturing, Six Sigma और Lean Manufacturing में किया जाता है। यह समस्याओं को केवल पहचानने तक सीमित नहीं रहता, बल्कि उनके पीछे छिपे वास्तविक कारणों का व्यवस्थित विश्लेषण करने में भी सहायता करता है।

उदाहरण के लिए, यदि किसी Factory में Battery Leakage, Machine Breakdown, High Defect Rate या Customer Complaint जैसी समस्या बार-बार हो रही है, तो Fishbone Diagram की सहायता से Man, Machine, Method, Material, Measurement और Environment (6M) जैसे संभावित कारणों का विश्लेषण किया जाता है। इसके बाद Why-Why Analysis के माध्यम से वास्तविक Root Cause तक पहुँचा जाता है और उचित Corrective एवं Preventive Action लागू किए जाते हैं।

Fishbone Diagram या Ishikawa Diagram या Cause & Effect Diagram कैसे बनाए?

Fishbone Diagram किसी समस्या के संभावित कारणों (Possible Causes) को व्यवस्थित तरीके से पहचानने और उनका विश्लेषण करने के लिए बनाया जाता है। इसे बनाने के लिए नीचे दिए गए चरणों का पालन करें।

Step 1: समस्या (Problem Statement) लिखें

सबसे पहले जिस समस्या का विश्लेषण करना है, उसे स्पष्ट रूप से लिखें। Diagram के दाईं ओर Fish Head (मछली के सिर) पर समस्या लिखी जाती है।

उदाहरण:

• High Defect Rate
• Battery Leakage
• Customer Complaint
• Machine Breakdown

Step 2: मुख्य रीढ़ (Main Spine) बनाएं

एक सीधी क्षैतिज (Horizontal) रेखा खींचें, जो मछली की रीढ़ (Fish Spine) का कार्य करती है। यह रेखा सभी संभावित कारणों को समस्या से जोड़ती है।

Step 3: मुख्य Categories (Major Causes) जोड़ें

अब Main Spine से तिरछी रेखाएँ बनाकर मुख्य कारणों की Categories लिखें। Manufacturing में सामान्यतः 6M का उपयोग किया जाता है।

• Man (मानव)
• Machine (मशीन)
• Method (कार्य विधि)
• Material (सामग्री)
• Measurement (मापन)
• Mother Nature / Environment (पर्यावरण)

आवश्यकता के अनुसार 4M, 5M, 8M या अन्य Categories भी उपयोग की जा सकती हैं।

Step 4: प्रत्येक Category के संभावित कारण लिखें

अब प्रत्येक Category के अंतर्गत समस्या से जुड़े संभावित कारण (Possible Causes) लिखें।

उदाहरण:

Machine

• Calibration सही नहीं है।
• Maintenance समय पर नहीं हुई।

Material

• Raw Material की गुणवत्ता खराब है।
• Material Specification सही नहीं है।

Method

• SOP का पालन नहीं किया गया।
• Process Standard स्पष्ट नहीं है।

Man

• Operator को पर्याप्त Training नहीं मिली।
• कार्य अनुभव कम है।

Step 5: उप-कारण (Sub Causes) जोड़ें

यदि किसी कारण के पीछे और भी कारण हैं, तो उन्हें छोटी शाखाओं (Branches) के रूप में जोड़ें। इससे विश्लेषण अधिक गहराई से किया जा सकता है।

Step 6: Why-Why Analysis करें

अब प्रत्येक संभावित कारण पर बार-बार “Why?“ पूछें, जब तक वास्तविक Root Cause न मिल जाए। इससे केवल लक्षण (Symptoms) नहीं, बल्कि समस्या का वास्तविक कारण सामने आता है।

Step 7: Root Cause को Verify करें

मिले हुए Root Cause को Production Data, Check Sheet, Pareto Chart, Histogram, Process Records या अन्य Quality Tools की सहायता से Verify करें। केवल अनुमान के आधार पर निर्णय न लें।

Step 8: Corrective और Preventive Action लागू करें

Verified Root Cause के आधार पर Corrective Action (समस्या का समाधान) और Preventive Action (भविष्य में समस्या की पुनरावृत्ति रोकने के उपाय) लागू करें तथा परिणामों की निगरानी करें।

संक्षेप:Fishbone Diagram, Ishikawa Diagram या Cause & Effect Diagram बनाने की प्रक्रिया सरल लेकिन अत्यंत प्रभावी है। यह समस्या के सभी संभावित कारणों को व्यवस्थित रूप से प्रस्तुत करता है। जब इसे Why-Why Analysis और वास्तविक डेटा के साथ उपयोग किया जाता है, तो Root Cause की पहचान करना और स्थायी समाधान लागू करना काफी आसान हो जाता है।

नोट: यहाँ पर हम प्राथमिक कारण मे 6M (Man, Machine, Method, Mother, Material, Measurement) का उपयोग कर रहे है। प्रॉब्लेम सोलविंग मे हम 4P (Place, Procedure, People, Policies), 4S (Surroundings, Suppliers, System, Skills) आदि का भी उपयोग कर सकते है।

यह भी पढ़ें…….

Waste Bin Color Code in Manufacturing Industry in Hindi | Dustbin Color Code Chart PDF | ISO 14001 Waste Management

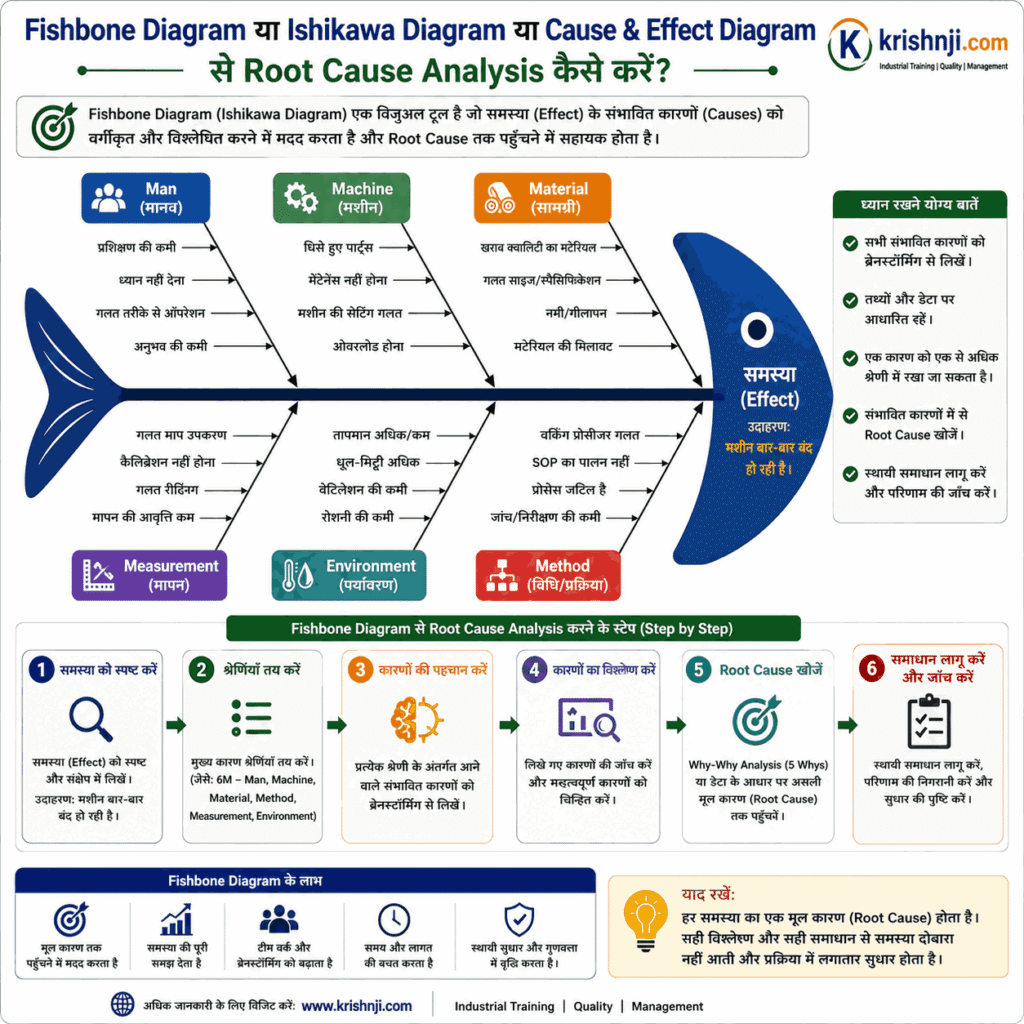

Fishbone Diagram या Ishikawa Diagram या Cause & Effect Diagram से Root Cause Analysis कैसे करें?

Fishbone Diagram की सहायता से Root Cause Analysis (RCA) करने के लिए नीचे दिए गए चरणों का पालन करें:

Step 1: समस्या (Problem) को स्पष्ट रूप से लिखें

सबसे पहले उस समस्या को पहचानें जिसे हल करना है। Fishbone Diagram के दाईं ओर (Fish Head) में समस्या लिखें।

उदाहरण: Battery Leakage, High Defect Rate, Machine Breakdown या Customer Complaint.

Step 2: मुख्य कारणों (Major Categories) की पहचान करें

अब समस्या के संभावित कारणों को मुख्य श्रेणियों में विभाजित करें। Manufacturing में सामान्यतः 6M का उपयोग किया जाता है:

• Man (मानव)
• Machine (मशीन)
• Method (प्रक्रिया)
• Material (सामग्री)
• Measurement (मापन)
• Mother Nature / Environment (पर्यावरण)

आवश्यकता के अनुसार 8M या अन्य Categories भी उपयोग की जा सकती हैं।

Step 3: प्रत्येक Category के संभावित कारण लिखें

हर Category के अंतर्गत समस्या के संभावित कारण (Possible Causes) लिखें।

उदाहरण:

• Machine: Machine Calibration गलत है।
• Material: Raw Material की गुणवत्ता खराब है।
• Method: Standard Operating Procedure (SOP) का पालन नहीं किया गया।
• Man: Operator को पर्याप्त Training नहीं मिली।

Step 4: Why-Why Analysis करें

अब प्रत्येक संभावित कारण पर लगातार “Why?” पूछें, जब तक वास्तविक कारण (Root Cause) न मिल जाए।

उदाहरण:

• Problem: Battery Leakage
• Why? → Sealing सही नहीं हुई।
• Why? → Sealing Pressure कम था।
• Why? → Pressure Sensor गलत Calibration में था।
• Why? → Preventive Maintenance समय पर नहीं हुई।

यहाँ Preventive Maintenance का न होना Root Cause हो सकता है।

Step 5: Root Cause को डेटा से Verify करें

केवल अनुमान के आधार पर निष्कर्ष न निकालें। Root Cause को Production Data, Inspection Reports, Process Parameters, Pareto Chart, Histogram, Check Sheet या अन्य Quality Tools की सहायता से Verify करें।

Step 6: Corrective Action और Preventive Action लागू करें

Root Cause मिलने के बाद उचित Corrective Action (समस्या का समाधान) और Preventive Action (भविष्य में समस्या रोकने के उपाय) लागू करें। इसके बाद परिणामों की निगरानी करें और सुनिश्चित करें कि समस्या दोबारा न हो।

संक्षेप:Fishbone Diagram, Ishikawa Diagram या Cause & Effect Diagram Root Cause Analysis (RCA) का एक प्रभावी उपकरण है। यह समस्या के सभी संभावित कारणों को व्यवस्थित तरीके से पहचानने में मदद करता है। जब इसे Why-Why Analysis और वास्तविक डेटा के साथ उपयोग किया जाता है, तो किसी भी समस्या के वास्तविक Root Cause तक पहुँचना आसान हो जाता है और स्थायी समाधान लागू किया जा सकता है।

Fishbone Diagram की क्या लाभ है?

1. एक मुख्य उपकरण होने के कारण इसे समझना और विश्लेषण करना आसान होता है।
2. Fishbone Diagram से समस्या के मूल कारणों की पहचान करना आसान होता है।
3. Fishbone diagram की सहायता से किसी समस्या के bottleneck का पता आसानी से लगा सकते है।
4. Fishbone diagram प्रोसेस को इम्प्रूव (Improve) करने के तरीके खोजने मे मदद करता है।
5. इससे टीम वर्क मे सुधार होता है।
6. किसी Process के संभव विभिन्न प्रकार के दोषों को Identify करने के लिए Fishbone Diagram का उपयोग किया जाता है।
7. एक मुख्य उपकरण होने के कारण इसे समझना और विश्लेषण करना आसान होता है।
8. Fishbone Diagram से समस्या के मूल कारणों की पहचान करना आसान होता है।
9. Fishbone diagram की सहायता से किसी समस्या के bottleneck का पता आसानी से लगा सकते है।
10. Fishbone diagram प्रोसेस को इम्प्रूव (Improve) करने के तरीके खोजने मे मदद करता है।
11. इससे टीम वर्क मे सुधार होता है।
12. किसी Process के संभव विभिन्न प्रकार के दोषों को Identify करने के लिए Fishbone Diagram का उपयोग किया जाता है।

यह भी पढ़ें…….

Root Cause Analysis (RCA) क्या है? | RCA Process, Tools, Methods, Examples in Hindi

Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi

Fishbone Diagram के महत्वपूर्ण Interview Questions & Answers

1. Fishbone Diagram में Brainstorming क्यों महत्वपूर्ण होती है?

उत्तर: Fishbone Diagram की सफलता Team Brainstorming पर निर्भर करती है। अलग-अलग विभागों के सदस्य अपने अनुभव के आधार पर संभावित कारण बताते हैं, जिससे किसी समस्या के सभी संभावित कारणों की पहचान करना आसान हो जाता है।

2. Fishbone Diagram में Root Cause को कैसे Verify करेंगे?

उत्तर: Root Cause की पुष्टि Production Data, Process Records, Check Sheet, Pareto Chart, Histogram, SPC Data और Process Observation के आधार पर की जाती है। केवल अनुमान के आधार पर Root Cause स्वीकार नहीं किया जाता।

3. Fishbone Diagram में 4M, 6M और 8M में क्या अंतर है?

उत्तर:

• 4M: Man, Machine, Material, Method
• 6M: 4M + Measurement + Mother Nature (Environment)
• 8M: 6M + Management + Maintenance (या आवश्यकता के अनुसार अन्य Categories)

समस्या और उद्योग के अनुसार उपयुक्त मॉडल चुना जाता है।

4. Fishbone Diagram कब उपयोग नहीं करना चाहिए?

उत्तर: जब समस्या का कारण पहले से स्पष्ट हो या पर्याप्त डेटा उपलब्ध न हो, तब Fishbone Diagram का उपयोग सीमित लाभ देता है। यह उन समस्याओं के लिए अधिक उपयोगी है जिनके कई संभावित कारण हो सकते हैं।

5. Fishbone Diagram में सबसे महत्वपूर्ण Step कौन-सा होता है?

उत्तर: सबसे महत्वपूर्ण Step समस्या (Problem Statement) को स्पष्ट रूप से परिभाषित करना है। यदि समस्या सही तरीके से Define नहीं होगी, तो पूरा विश्लेषण गलत दिशा में जा सकता है।

6. Fishbone Diagram में Corrective Action और Preventive Action में क्या अंतर है?

उत्तर: Corrective Action वर्तमान समस्या को समाप्त करने के लिए किया जाता है, जबकि Preventive Action भविष्य में उसी समस्या की पुनरावृत्ति रोकने के लिए लागू किया जाता है।

7. Fishbone Diagram और FMEA में क्या अंतर है?

उत्तर: Fishbone Diagram संभावित कारणों की पहचान करने के लिए उपयोग किया जाता है, जबकि FMEA (Failure Mode and Effects Analysis) संभावित Failures, उनके प्रभाव और Risk Priority के आधार पर जोखिम का मूल्यांकन करता है।

8. यदि Fishbone Diagram से कई संभावित कारण मिल जाएँ, तो आगे क्या करेंगे?

उत्तर: सभी कारणों को डेटा के आधार पर Analyze करेंगे, Pareto Analysis या Why-Why Analysis की सहायता से सबसे महत्वपूर्ण कारणों को चुनेंगे और फिर Root Cause Verify करेंगे।

9. Fishbone Diagram बनाने में टीम लीडर की क्या भूमिका होती है?

उत्तर: टीम लीडर समस्या को स्पष्ट करता है, Brainstorming को संचालित करता है, सभी सदस्यों की भागीदारी सुनिश्चित करता है, संभावित कारणों को व्यवस्थित करता है और Root Cause Analysis को सही दिशा में ले जाता है।

10. इंटरव्यू में यदि आपसे पूछा जाए कि “Fishbone Diagram का सबसे बड़ा व्यावहारिक लाभ क्या है?” तो आपका उत्तर क्या होगा?

उत्तर: इसका सबसे बड़ा व्यावहारिक लाभ यह है कि यह किसी समस्या के सभी संभावित कारणों को एक स्थान पर व्यवस्थित रूप से प्रस्तुत करता है। इससे Root Cause खोजने, टीम के साथ चर्चा करने और प्रभावी Corrective एवं Preventive Action लागू करने में आसानी होती है।

यह भी पढ़ें…….

Waste Bin Color Code in Manufacturing Industry in Hindi | Dustbin Color Code Chart PDF | ISO 14001 Waste Management

Root Cause Analysis (RCA) क्या है? | RCA Process, Tools, Methods, Examples in Hindi

Takt Time vs Lead Time vs Cycle Time vs Throughput Time in Hindi

What is Solenoid Valve? | How Many Types of Solenoid Valve? | सोलेनोइड वाल्व क्या होता है?

Fishbone Diagram के FAQs क्या है?

Fishbone Diagram क्या है?

Fishbone Diagram एक Visual Quality Tool है, जिसका उपयोग किसी समस्या के संभावित कारणों (Possible Causes) की पहचान करके उसके वास्तविक मूल कारण (Root Cause) तक पहुँचने के लिए किया जाता है। इसे Ishikawa Diagram या Cause & Effect Diagram भी कहा जाता है।

Fishbone Diagram को Ishikawa Diagram क्यों कहा जाता है?

इस Diagram का विकास जापानी गुणवत्ता विशेषज्ञ डॉ. काओरू इशिकावा (Kaoru Ishikawa) ने किया था। उनके सम्मान में इसे Ishikawa Diagram कहा जाता है।

Fishbone Diagram को Cause & Effect Diagram क्यों कहा जाता है?

यह Diagram किसी समस्या (Effect) और उसके संभावित कारणों (Causes) के बीच संबंध को स्पष्ट रूप से दर्शाता है। इसलिए इसे Cause & Effect Diagram भी कहा जाता है।

Fishbone Diagram का उपयोग क्यों किया जाता है?

Fishbone Diagram का उपयोग Root Cause Analysis (RCA), Why-Why Analysis, Quality Improvement, Manufacturing, Process Improvement और Problem Solving के दौरान समस्या के संभावित कारणों का व्यवस्थित विश्लेषण करने के लिए किया जाता है।

Fishbone Diagram में 6M क्या होते हैं?

Manufacturing में Fishbone Diagram के लिए सामान्यतः 6M Categories का उपयोग किया जाता है:

• Man
• Machine
• Method
• Material
• Measurement
• Mother Nature (Environment)

इनकी सहायता से समस्या के सभी संभावित कारणों का विश्लेषण किया जाता है।

Fishbone Diagram कैसे बनाया जाता है?

सबसे पहले समस्या (Problem Statement) लिखी जाती है। इसके बाद मुख्य Categories (जैसे 6M) जोड़ी जाती हैं, फिर प्रत्येक Category के संभावित कारण लिखे जाते हैं। अंत में Why-Why Analysis और डेटा के आधार पर Root Cause की पहचान की जाती है।

Root Cause Analysis (RCA) में Fishbone Diagram का क्या उपयोग है?

Fishbone Diagram संभावित कारणों को व्यवस्थित तरीके से पहचानने में मदद करता है। इसके बाद Why-Why Analysis और वास्तविक डेटा की सहायता से समस्या के वास्तविक Root Cause तक पहुँचा जाता है और उचित Corrective एवं Preventive Action लिए जाते हैं।

Fishbone Diagram और Why-Why Analysis में क्या अंतर है?

Fishbone Diagram सभी संभावित कारणों की सूची और उनका वर्गीकरण (Classification) करता है, जबकि Why-Why Analysis किसी एक प्रमुख कारण पर लगातार “Why?” पूछकर उसके वास्तविक Root Cause तक पहुँचने की तकनीक है। दोनों टूल अक्सर साथ में उपयोग किए जाते हैं।

Fishbone Diagram का उपयोग किन क्षेत्रों में किया जाता है?

Fishbone Diagram का उपयोग Manufacturing, Quality Control, Production, Healthcare, Service Industry, Project Management, Six Sigma, Lean Manufacturing और Continuous Improvement Projects में व्यापक रूप से किया जाता है।

क्या Fishbone Diagram 7 QC Tools का हिस्सा है?

हाँ। Fishbone Diagram पारंपरिक 7 QC Tools में शामिल एक महत्वपूर्ण Quality Control Tool है। इसका उपयोग Quality Problems का विश्लेषण करने, Root Cause खोजने और Process Improvement के लिए किया जाता है।
